SPB2 20 ED-65 G1/8-AG
Réf. article: 10.01.06.03453
Ventouse à soufflets (ronde) pour les pièces particulièrement inégales
| Taille | 20 |
| Matière de la ventouse | Elastodur ED |
| Dureté de la matière [Shore A] | 65 (Shore A) |
| Filetage G1 | G1/8"-M |
| Nombre de soufflets | 2.5 |

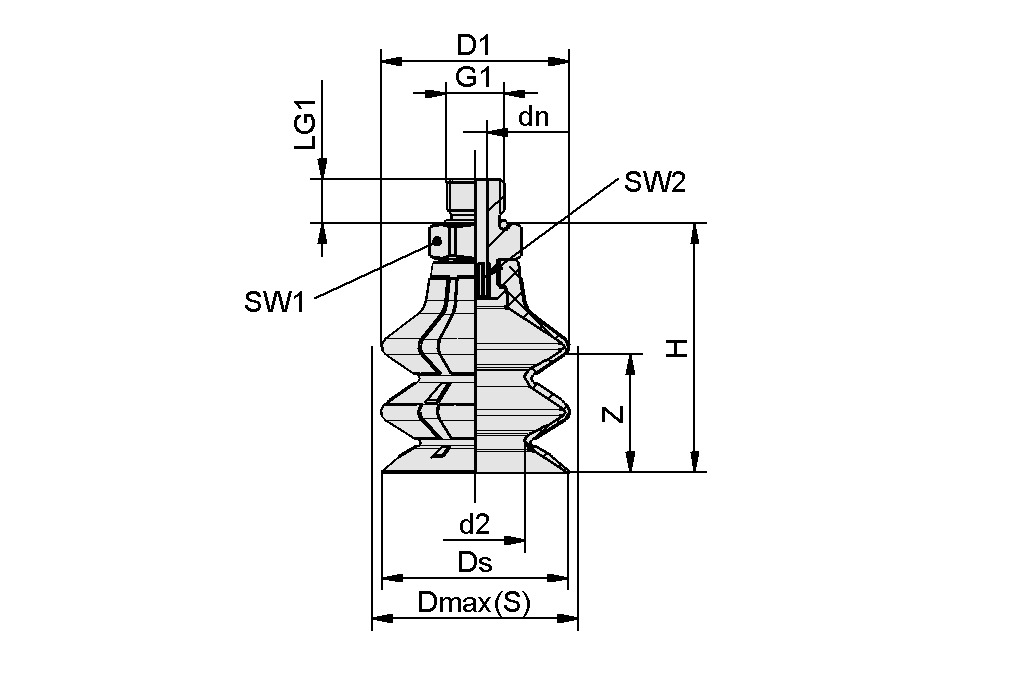

Données de construction
Données de construction
| Attribut | Valeur |
|---|---|
| d2 | 12 mm |
| dn | 4 mm |
| D1 | 22,1 mm |
| Dmax(S) | 23,5 mm |
| Ds | 21,4 mm |
| G1 | G1/8"-M |
| H | 31,3 mm |
| LG1 | 7,5 mm |
| SW1 | 14 mm |
| SW2 | 4 mm |
| Z (Allongement) | 13 mm |
Données techniques
Données techniques
| Attribut | Valeur |
|---|---|
| Force d'aspiration (-600mbar) | 6,8 N |
| Force de rupture | 15,7 N |
| Force latérale | 8,4 N |
| Volume | 4,2 cm³ |
| Rayon min. de la pièce (convexe) | 20 mm |
| Diamètre intérieur du tuyau (recommandé) d | 4 mm |
| Taille | 20 |
| Nombre de soufflets | 2,5 |
| Matière de la ventouse | Elastodur ED |
| Dureté de la matière [Shore A] | 65 Shore A |
| Poids propre | 6,5 g |
| Famille de produits | SPB2 |
Données CAO
Données CAO
Modèle CAO en direct facile à utiliser
Après avoir cliqué sur le bouton de téléchargement, vous pouvez télécharger le modèle CAO dans différents formats de fichiers. Si l'aperçu ne s'affiche pas correctement sur cette page, veuillez cliquer sur le bouton "Recharger".
Documentation
Documentation
Pièces de rechange
SC 040 G1/8-AG10.01.06.02490Elément de fixation pour ventouse
"SchmalzConnector"
| Type de connexion | 040 |
| Connexion | G1/8"-M |
| Longueur L1 | 20.2 (mm) |
| Longueur d'adaptation | 6 (mm) |
| Diamètre nominal dn | 4.1 (mm) |
SPB2 20 ED-65 SC04010.01.06.03409Ventouse (ronde) à 2,5 soufflet pour
une dynamique maximale sur cartons
et emballages stables
| Taille | 20 |
| Matière de la ventouse | Elastodur ED |
| Dureté de la matière [Shore A] | 65 (Shore A) |
| Hauteur H | 25.3 (mm) |
Accessoires
SPI 20 PA SPB2-2010.01.06.04041Insert de ventouse pour empêcher
la deformation de la pièce à saisir
| Taille | 20 |
| Matière | Polyamide |
| Application | SPB2-20 |
