SBP HF 2 03 7 KU
Numero articolo: 10.02.01.01953

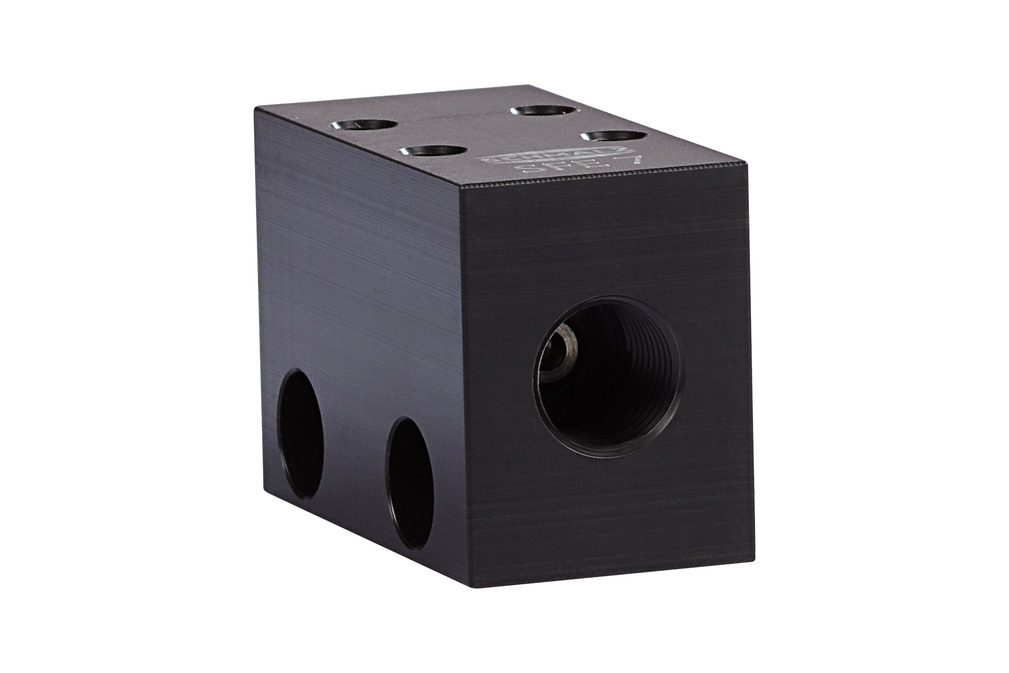

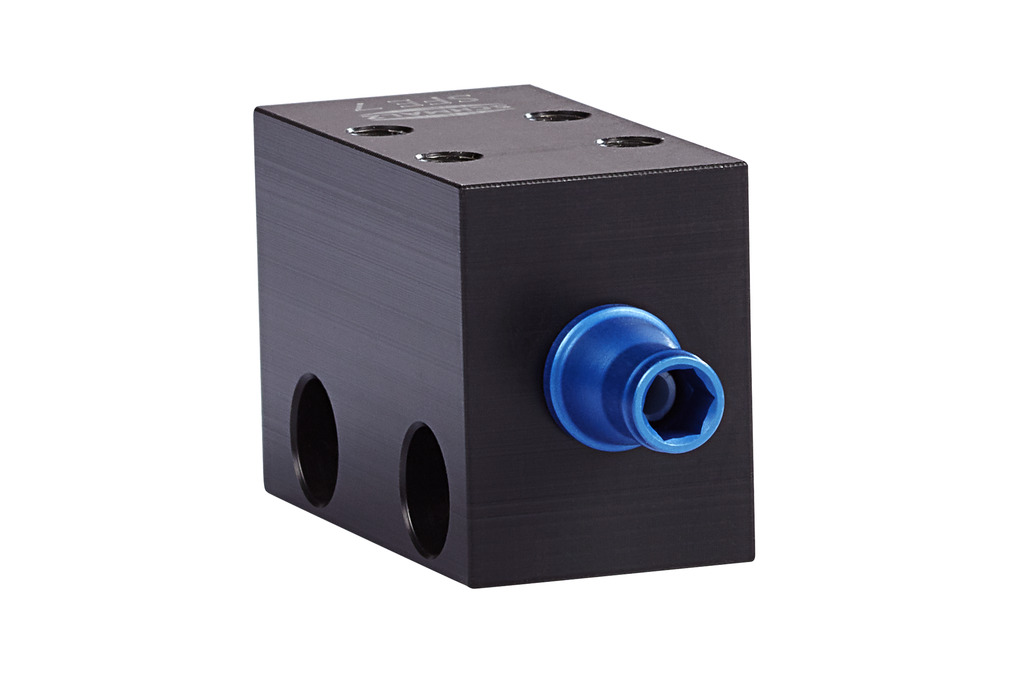

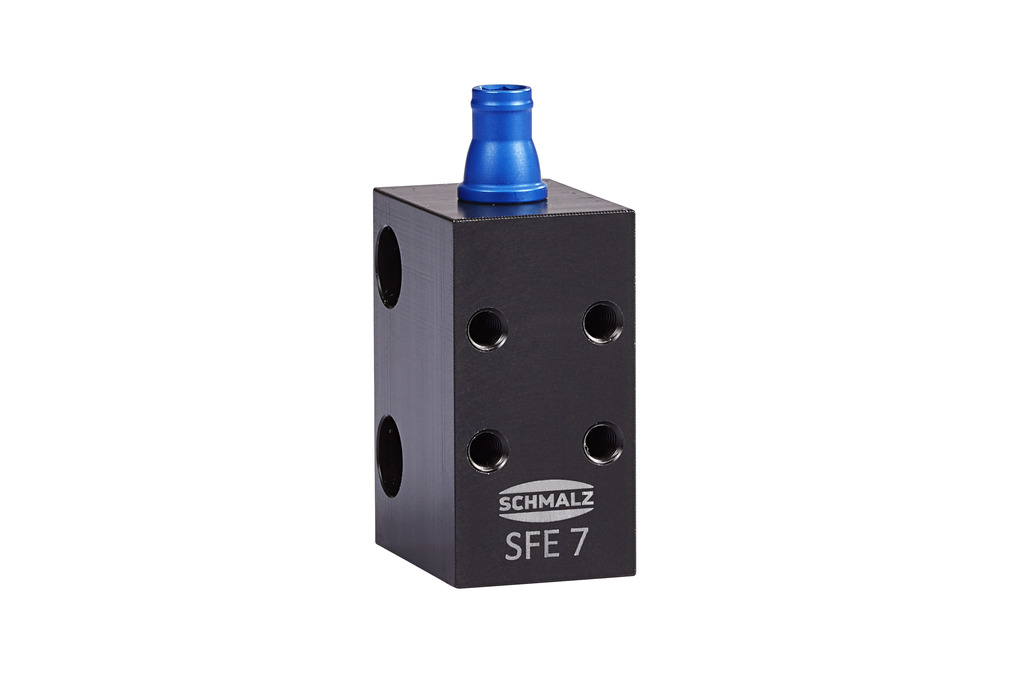

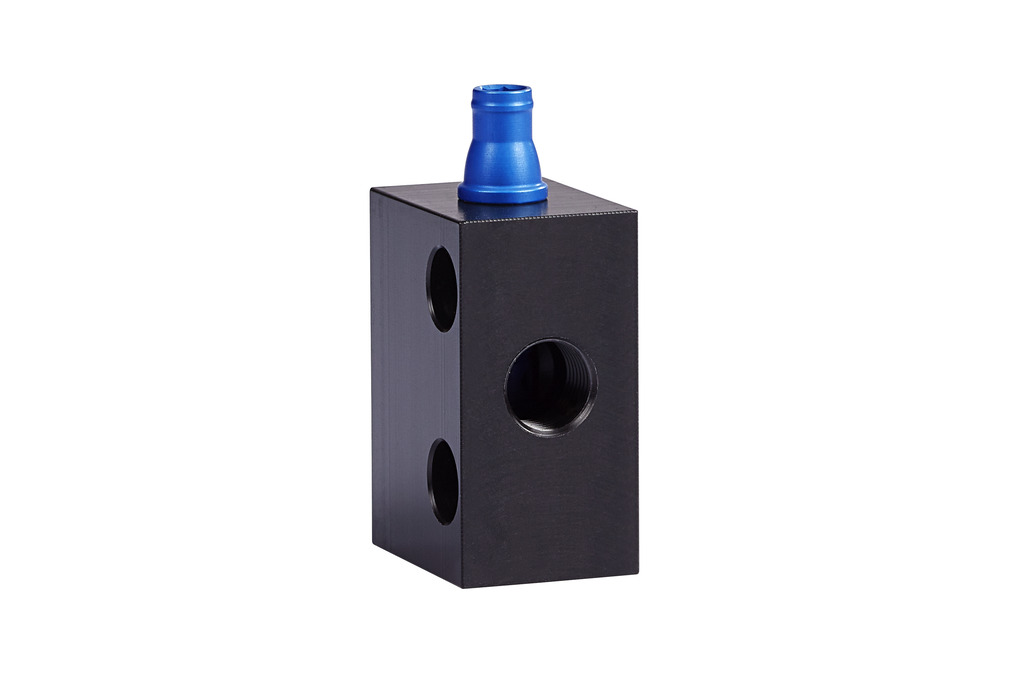

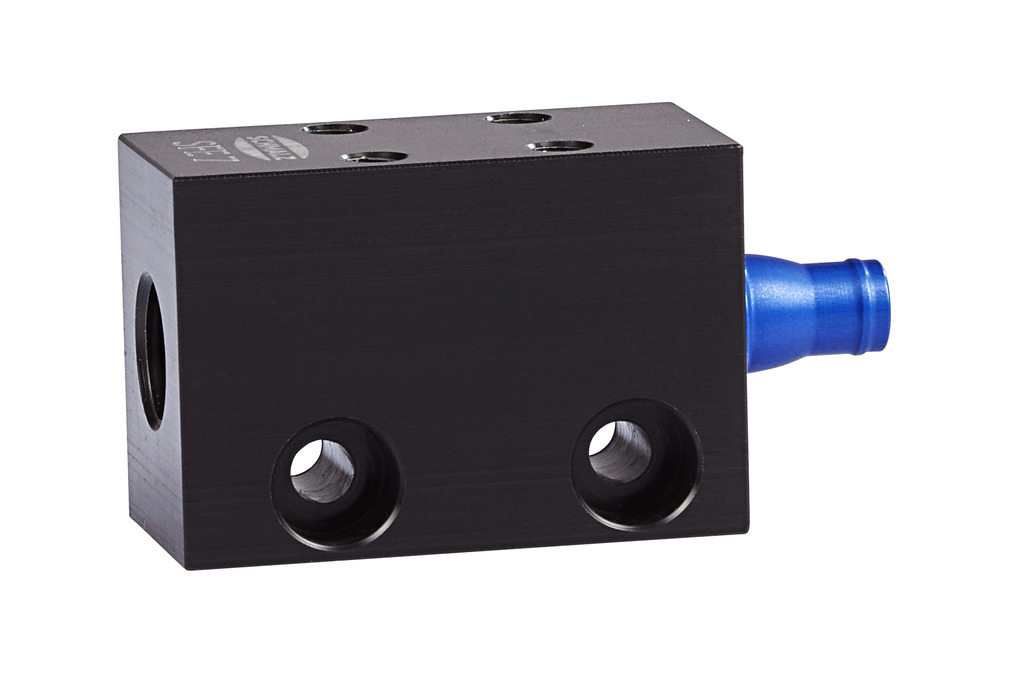

Eiettore base per impiego universale
| Forma | Flusso elevato |
| Numero di fasi | 2 |
| Diametro dell'ugello | 0.3 (mm) |
| Misura | 7 |
| Grado di evacuazione | 55 (%) |
| Capacità di aspirazione (max.) | 15.3 (l/min) |
| Consumo d'aria in aspirazione | 5 (l/min) |
| Materiale | Plastica |
Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| B | 19 mm |
| d2 | 4.2 mm |
| D | 6 mm |
| G1 | G1/8"-IG |
| G2 | G1/8"-IG |
| G5 | M4-IG |
| H | 25 mm |
| H2 | 5 mm |
| H3 | 12.5 mm |
| L | 36.5 mm |
| L1 | 47.5 mm |
| L2 | 10 mm |
| L3 | 13.5 mm |
| SW2 | 4 mm |
| X1 | 12 mm |
| X2 | 19 mm |
| Y1 | 12 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Diametro dell'ugello | 0.3 mm |
| Numero di fasi | 2 |
| Grado di evacuazione | 55 % |
| Capacità di aspirazione (max.) | 15.3 l/min |
| Consumo d'aria in aspirazione | 0.3 m³/h |
| Consumo d'aria in aspirazione | 5 l/min |
| Livello di pressione acustica libero | 63 dB(A) |
| Livello di pressione acustica aspirazione | 54 dB(A) |
| Campo di pressione (pressione di esercizio) [bar] | 2,0 - 6,0 bar |
| Diametro interno del tubo flessibile aria compressa raccomandato | 2 mm |
| Diametro interno tubo flessibile raccomandato a vuoto | 4 mm |
| Peso | 21.3 g |
| Temperatura d'intervento | 0 ... 60 °C |
| Campo di pressione (pressione di esercizio) [bar] | 29,0 - 87,0 |
| Capacità di aspirazione (max.) | 0.54 cfm |
| Consumo d'aria in aspirazione | 0.18 cfm |
| Famiglia di prodotti | SBP-HV-HF-KU |
Dati delle prestazioni
Dati delle prestazioni
Dati CAD
Dati CAD
Modello CAD dal vivo facile da usare
Facendo clic sul pulsante di download, è possibile scaricare il modello CAD in vari formati di file. Se l'anteprima non viene visualizzata correttamente in questa pagina, fare clic sul pulsante "Ricarica".
Documentazione
Documentazione
Pezzi di ricambio
SFE 7 POM10.02.01.01808Schmalz Fixation Element
| Diametro foro | 7 (mm) |
| Larghezza B | 19 (mm) |
| Altezza H | 25 (mm) |
| Lunghezza L | 36.5 (mm) |
| Filettatura G1 | M8x0,5-IG |
| Filettatura G2 | G1/8"-IG |
| Attacco aria compressa | M8x0.5-IG |
| Connessione a ventosa | G1/8"-IG |
