- NUOVO
VCBL-S6-HD-CUP 128x75x50 TV
Numero articolo: 10.01.12.05387
Aspiratore per mensola SCM/Morbidelli - Tipo 6
| Dimensione (lxl) | 128x75 |
| Altezza H | 50 (mm) |
| Funzione supplementare di blocco di aspirazione | Valvole ad impulsi |

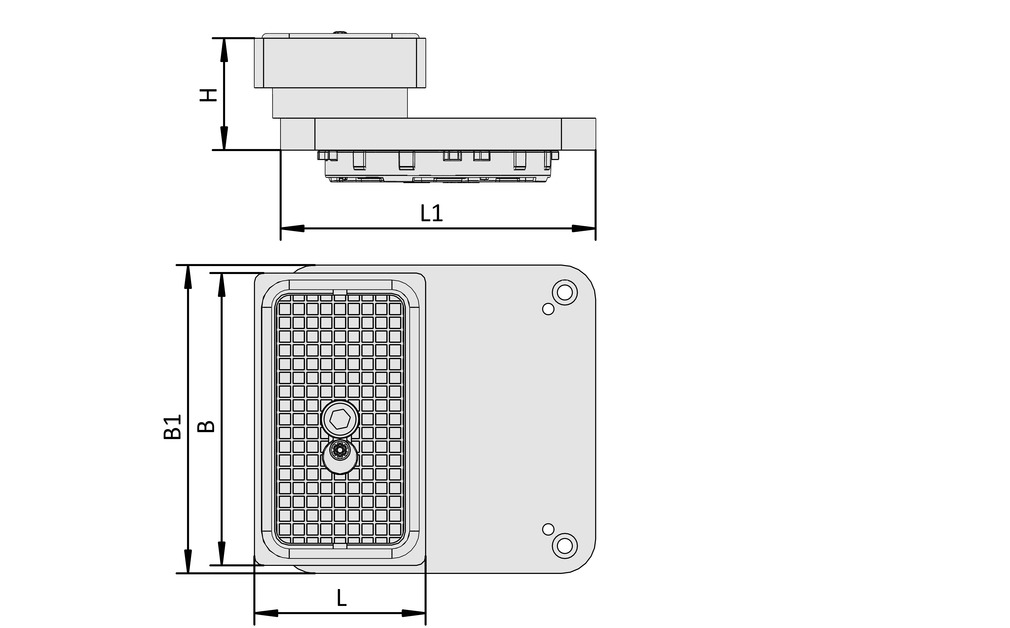

Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| B | 75 mm |
| B1 | 135 mm |
| H | 50 mm |
| L | 128 mm |
| L1 | 138 mm |
Documentazione
Documentazione
Pezzi di ricambio
VCSP-O 128x75x19.5 RB AL10.01.12.05232Piastra di aspirazione per
aspiratore sopra
| Lunghezza L | 128 (mm) |
| Larghezza B | 75 (mm) |
| Dimensione (lxl) | mm |
| Altezza H | 19.5 (mm) |
| Materiale | Alluminio |
| Funzione supplementare di blocco di aspirazione | Inserto di attrito |
DI-PROF 4x6x348 MOS10.01.12.05227Profilo a tenuta per soluzioni
di aspirazione specifiche
| Lunghezza L | 348 (mm) |
| Larghezza B | 4 (mm) |
| Dimensione (lxl) | mm |
| Altezza H | 6 (mm) |
O-RING 50x2.5 NBR-7010.07.08.00073O-Ring
| Dimensione (lxl) | mm |
| Diametro interno d | 50 (mm) |
| Materiale | Caucciù al nitrile NBR |
TV D9 4.310.01.12.02514Valvola a contatto per il
disinserimento di ventose non o
Blocco di aspirazione
| Diametro esterno D | 9 (mm) |
| Freccia elastica Z | 4.3 (mm) |
| Lunghezza L | 22.8 (mm) |
SCHR 4762 M10x30 ST-8.8 VZ20.01.02.02003Vite a testa cilindrica
| Lunghezza L | 30 (mm) |
| Filettatura G | M10 |
| Materiale | Acciaio |
