- UITFASERINGSITEM
PFG 1.5 NBR-55 N002
Onderdeelnr.: 10.01.01.00002
Vlakke zuiger (rond) voor gladde of licht ruwe oppervlakken
| Size | 1.5 |
| Suction cup material | Nitrile rubber NBR |
| Material hardness [Shore A] | 55 (Shore A) |

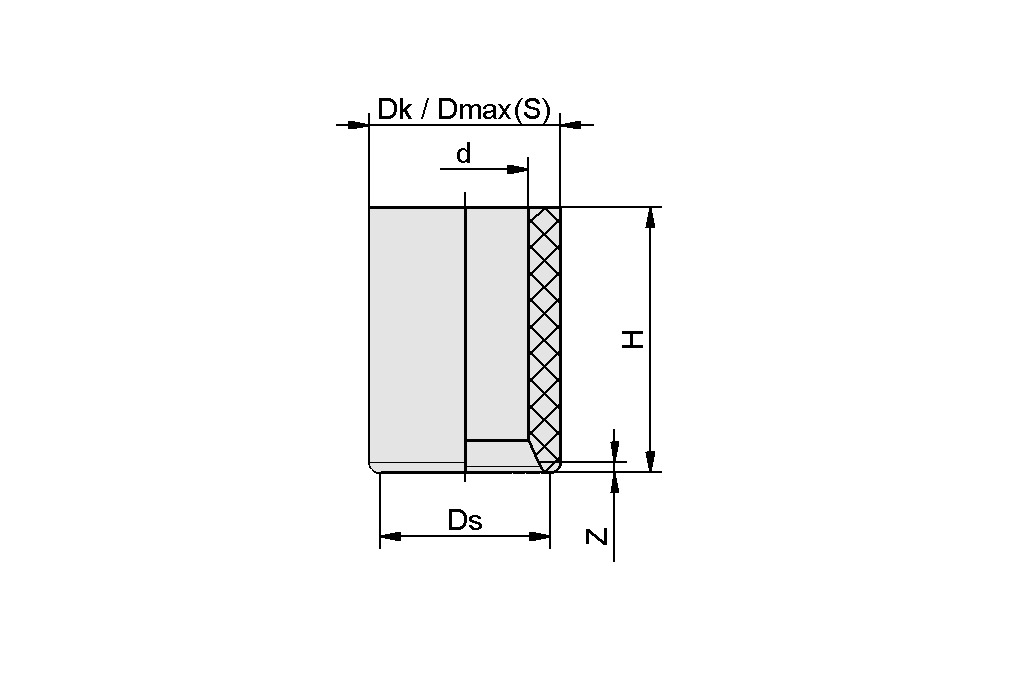

Ontwerpgegevens
Ontwerpgegevens
| Attribuut | Waarde |
|---|---|
| d | 1,2 mm |
| Dk | 1,8 mm |
| Dmax(S) | 1,8 mm |
| Ds | 1,5 mm |
| H | 2,5 mm |
| Z (Stroke) | 0,1 mm |
Technische gegevens
Technische gegevens
| Attribuut | Waarde |
|---|---|
| Suction force (-600mbar) | 0,06 N |
| Volume | 0 cm³ |
| Workpiece radius min. (convex) | 2 mm |
| Size | 1,5 |
| Nipple family | N 002 |
| Suction cup material | Nitrile rubber NBR |
| Material hardness [Shore A] | 55 Shore A |
| Product family | PFG |
CAD-gegevens
CAD-gegevens
Live CAD-model gebruiksvriendelijk
Nadat je op de downloadknop hebt geklikt, kun je het CAD-model in verschillende bestandsformaten downloaden. Als het voorbeeld niet correct wordt weergegeven op deze pagina, klik dan op de knop "Reload".
Documentatie
Documentatie
Accessoires
SA-NIP N002 M3-AG DN7010.01.01.00314Zuigeraansluitnippel
| Thread G1 | M3-M |
| Length L1 | 6.5 (mm) |
| Fitting length | 2 (mm) |
| Nominal size | 0.70 mm |
| Material | Aluminum |
