SA-NIP N002 M3-AG DN70
Onderdeelnr.: 10.01.01.00314
Zuigeraansluitnippel
| Thread G1 | M3-M |
| Length L1 | 6.5 (mm) |
| Fitting length | 2 (mm) |
| Nominal size | 0.70 mm |
| Material | Aluminum |

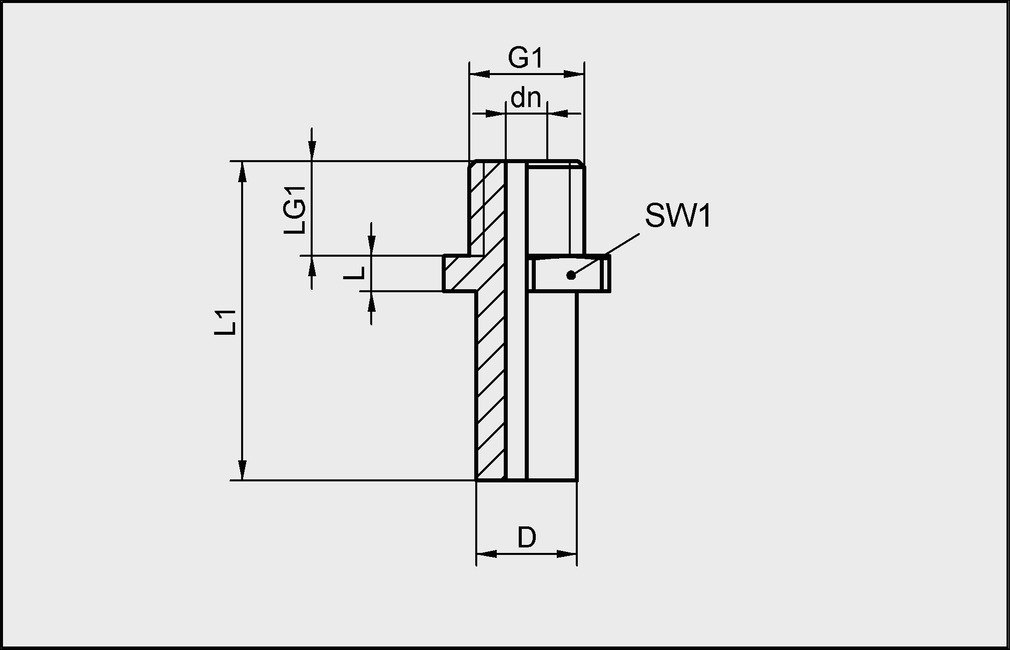

Ontwerpgegevens
Ontwerpgegevens
| Attribuut | Waarde |
|---|---|
| D | 1,5 mm |
| dn | 0,7 mm |
| G1 | M3-M |
| L | 2 mm |
| L1 | 6,5 mm |
| L2 | 1,5 mm |
| LG1 | 3 mm |
| SW1 | 5 mm |
Technische gegevens
Technische gegevens
| Attribuut | Waarde |
|---|---|
| Nipple family | N 002 |
| Material | Aluminum |
| Weight | 1 g |
CAD-gegevens
CAD-gegevens
Live CAD-model gebruiksvriendelijk
Nadat je op de downloadknop hebt geklikt, kun je het CAD-model in verschillende bestandsformaten downloaden. Als het voorbeeld niet correct wordt weergegeven op deze pagina, klik dan op de knop "Reload".
Documentatie
Documentatie
Accessoires
- UITFASERINGSITEM
PFG 1.5 NBR-CO-55 N00210.01.01.10336Vlakke zuiger (rond) voor
gladde of licht ruwe oppervlakken
| Size | 1.5 |
| Suction cup material | Nitrile rubber NBR-conductive |
| Material hardness [Shore A] | 55 (Shore A) |
- UITFASERINGSITEM
PFG 1.5 NBR-55 N00210.01.01.00002Vlakke zuiger (rond) voor
gladde of licht ruwe oppervlakken
| Size | 1.5 |
| Suction cup material | Nitrile rubber NBR |
| Material hardness [Shore A] | 55 (Shore A) |
- UITFASERINGSITEM
PFG 1.5 SI-55 N00210.01.01.00022Vlakke zuiger (rond) voor
gladde of licht ruwe oppervlakken
| Size | 1.5 |
| Suction cup material | Silicone SI |
| Material hardness [Shore A] | 55 (Shore A) |
| Material characteristics | FDA-compatible |
