VOL 15
Parça no.: 10.03.03.00113
Vakum rezervuarı
| Rezervuar hacmi | 15 (l) |
| Yükseklik H | 180 (mm) |
| Ek fonksiyon vakum haznesi | Manometre, valf, filtre |

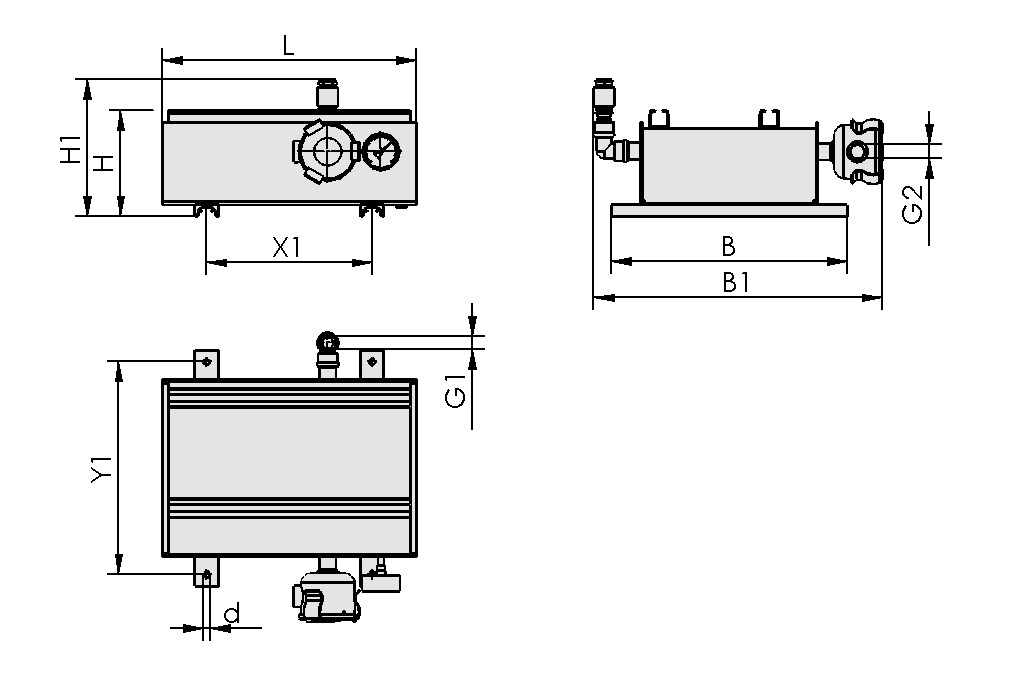

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 400 mm |
| B1 | 495 mm |
| d | 11 mm |
| G1 | G1/2"-F |
| G2 | G3/4"-F |
| H | 180 mm |
| H1 | 250 mm |
| L | 430 mm |
| X1 | 280 mm |
| Y1 | 360 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Rezervuar hacmi | 15 l |
| Ağırlık | 17,5 kg |
| Ürün ailesi | VOL |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar
FILT-EINS 3 65x70 PAP STF-3/4-IG10.07.01.00017Filtre eki (yuvarlak)
| Filtre gözenek boyutu | 3 (µm) |
| Dış çap D | 65 (mm) |
| Uzunluk L | 69.5 (mm) |
| Filtre malzemesi | Kağıt |
| İnşaat kullanımı | Toz filtresi STF |
| Boyut | 3/4-IG |
