- Manuaalisesti lukittava bajonettiliitäntä
- Putken halkaisija 40 ja 60 mm
- Pneumaattisen väliaineen läpiviennillä tai ilman
Pieni paino ja 4 kertaa suurempi vääntömomentti hammastettujen osien ansiosta
Yli 2 200 erilaista kääntyvää vartta, jotka ovat yhteensopivia tavanomaisten työkalujen kanssa
Helppo mukauttaa muutoksia tai jälkiasennuksia varten
Pienet, kompaktit komponentit on helppo sijoittaa ja nopea asentaa
Modulaarinen järjestelmä
Komponentit työkalujen kiinnittämiseen
(1) Pikavaihtobajonettiliitin SXT-QC-CON robotteihin - saatavissa paineilman läpisyötöllä varustettuna / ilman läpisyöttöä
(2) Kiinnike SXT-CL - ristikiinnikkeet ja rinnakkaiskiinnikkeet
(3) Putki SXT-RT - halkaisija 25 mm–60 mm

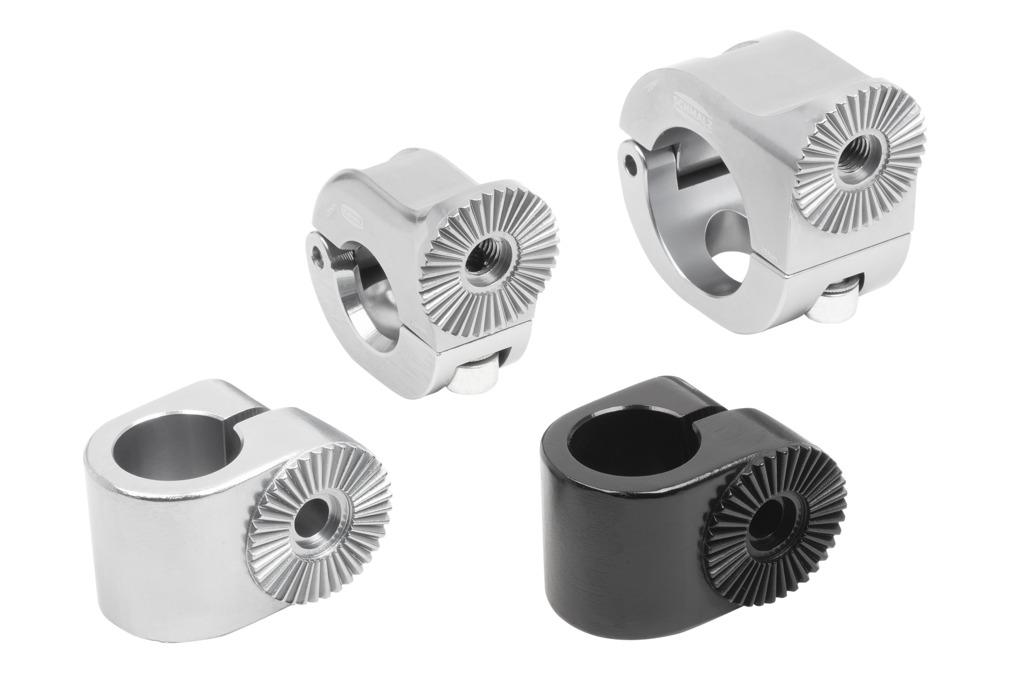

(4) Liitäntä (varustettu hammastuksella) SXT-CON-GB - hammastuksessa 10°:n porrastus

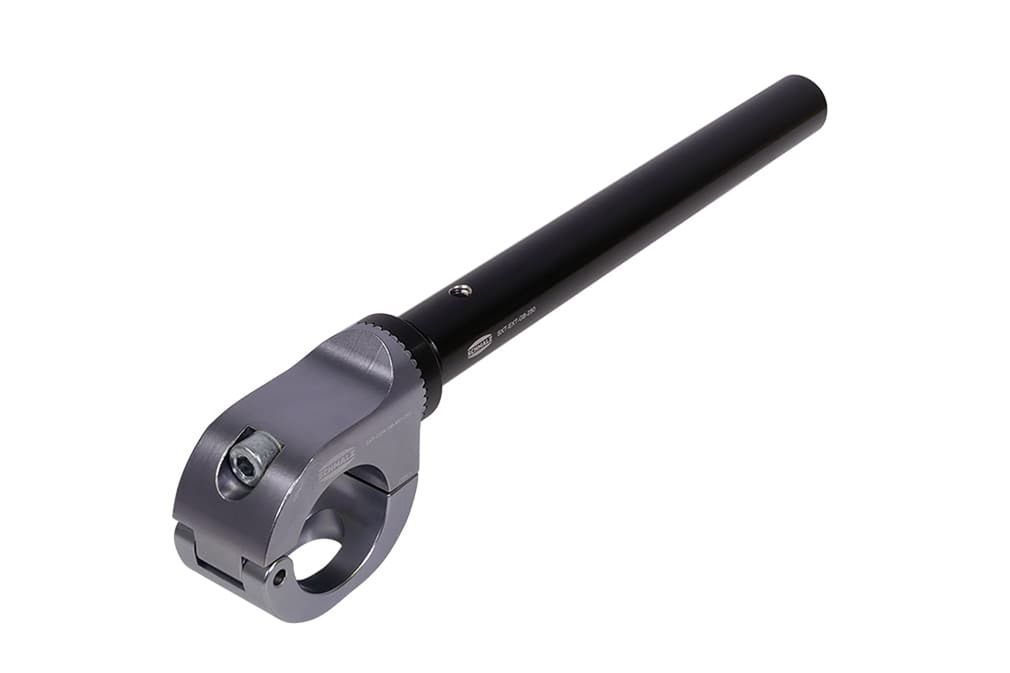

(5) Jatkokappaleella varustettu kiinnike SXT-CL-EXT - jatkokappale 100 mm–510 mm
Täydennys järjestelmään
(6) Pidikejärjestelmä HT - imukupeille, jousikiinnitysvarsille ja antureille
(7) Imukupit - esim. SAX
(8) Magneettitarraimet - esim. SGM-HP
Puuttuvat kuvasta:

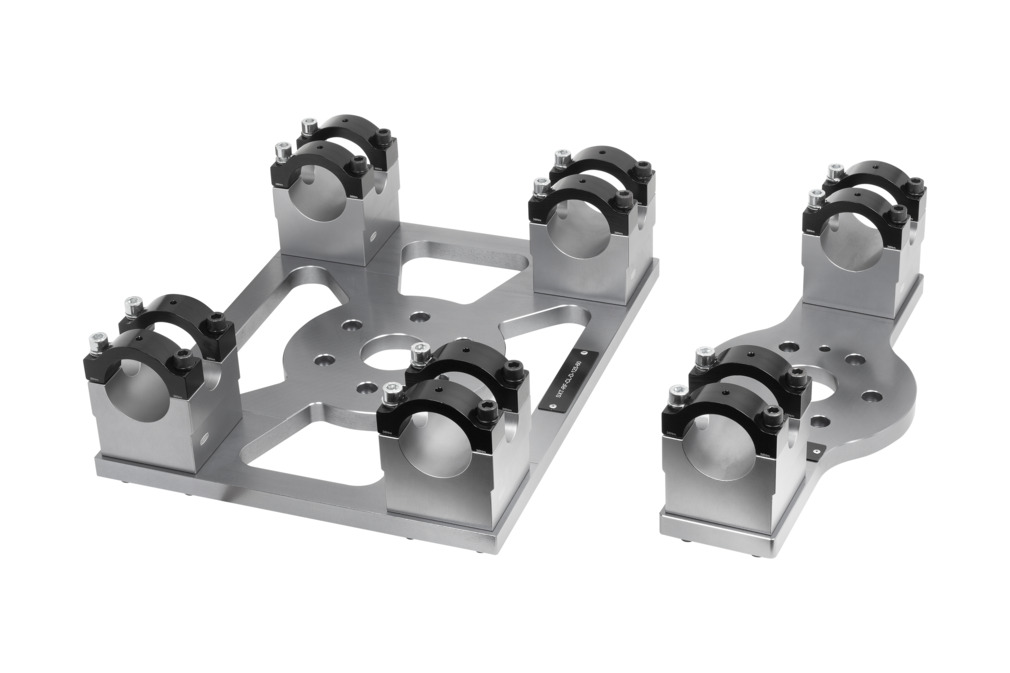

Robottilaipat SXT-RF-CL

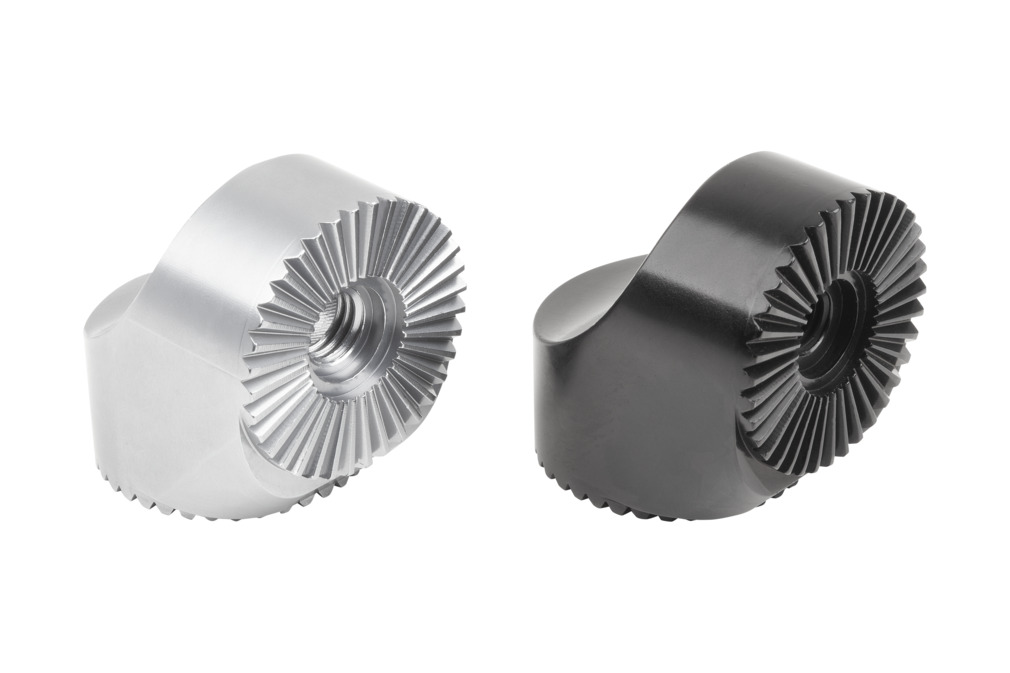

Kulmaliittimet (varustettu hammastuksella) SXT-ANG
Jatkokappaleet (varustettu hammastuksella) SXT-EXT
Tilaustiedot
Tilaustiedot
Schmalz Tooling System SXT tarjoaa lukuisia yhdistelymahdollisuuksia. Yksittäisten komponenttien lisäksi saatavissa on myös asiakaskohtaiseen suunnitteluun perustuvia täydellisiä kokoonpanoja.
Esimerkkikokoonpanot
.jpg)
SAX-imukupeilla varustettu Schmalz Tooling SXT muotoiltujen korin osien käsittelyyn
.jpg)
SAX-imukupeilla varustettu Schmalzin Tooling SXT peltilevyjen käsittelyyn
.jpg)
Magneettitarraimilla SGM-HP varustettu Schmalz Tooling SXT rakenneosien käsittelyyn
.jpg)
Schmalz Tooling SXT kahden symmetrisen korin osan käsittelyyn samanaikaisesti

Päälle painettavat ja puristuskiinnitteiset putkikiinnikkeet

Päälle painettavat putkikiinnikkeet
.jpg)
Jatkokappaleella varustetut putkikiinnikkeet
.jpg)
Puristuskiinnitteinen kiinnike ja jatkokappaleella varustettu pallokiinnike
.jpg)
Jatkokappaleella varustettu puristuskiinnitteinen kiinnike
.jpg)
Päälle painettavat kulmaan käännettävät kiinnikkeet
.jpg)
Päälle painettavat kulmaan käännettävät kiinnikkeet
.jpg)
Jatkokappaleella varustetut päälle painettavat ja kulmiin käännettävät kiinnikkeet
Videot
Tutustu tuotteen sovellusesimerkkeihin eri toimialoilla - käyttäjäystävällinen, informatiivinen ja käytännöllinen.
Eikö sopivia videoita löytynyt? Tutustu sitten mediakeskukseemme.Tuotteet
- Putken halkaisija 40 mm ja 60 mm
- 1- ja 2-putkinen työkalurajapinta
- Kaksois- ja yksiputkipidikkeet
- Ristipihdit ja yhdensuuntaiset kiinnittimet

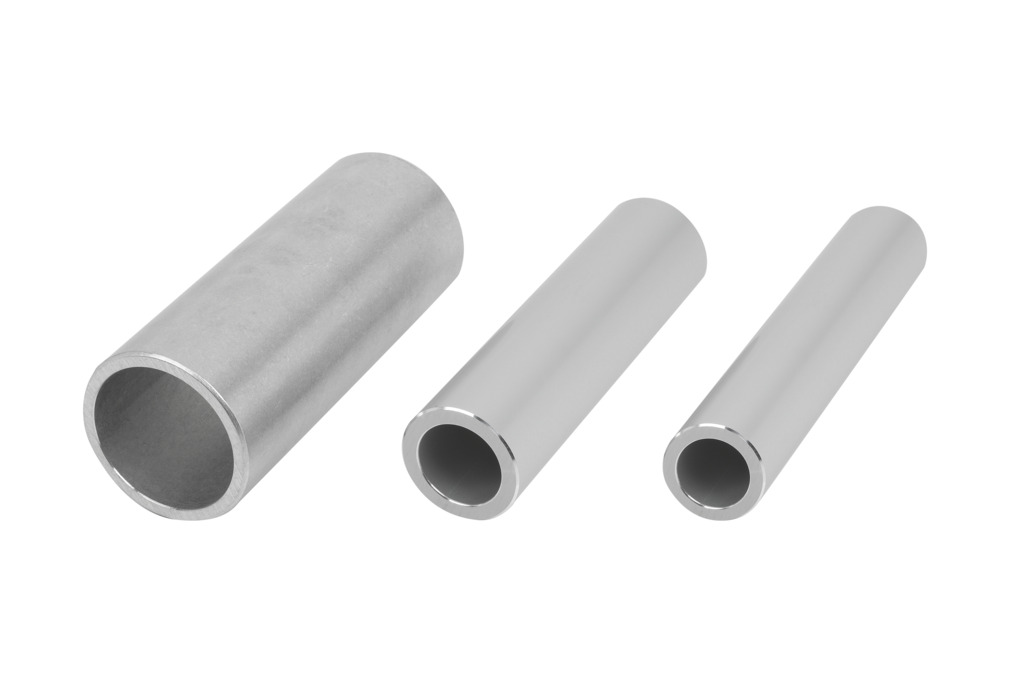

- Alumiiniputki, jonka seinämän paksuus on suuri (5-6 mm)
- Halkaisija 25-60 mm
- Suurin pituus 3000 mm

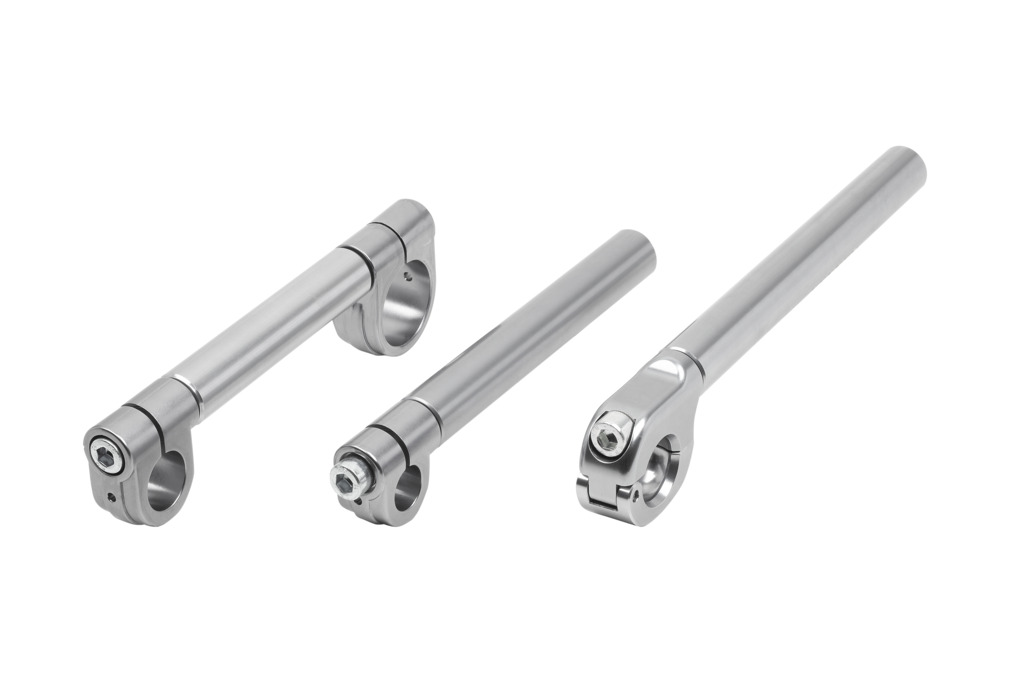

- Yksi- ja kaksipuoliset kiinnittimet
- Pidennyksellä 100-510 mm
- Putkihalkaisijoille 19-40 mm
- Palloliitäntään halkaisijaltaan 28,5 - 32 mm
- Hammas, jonka kaltevuus on 10 °
- Miesversio harmaana
- Naisten versio mustana
- Hammas, jonka kaltevuus on 10 °
- Miesversio harmaana
- Naisten versio mustana
- Hammas, jonka kaltevuus on 10 °
- Yksi- ja kaksipuolinen hammastus
- Jatko 50-500 mm
- Hammas, jonka kaltevuus on 10 °
- Valmiiksi koottu kokoonpano
