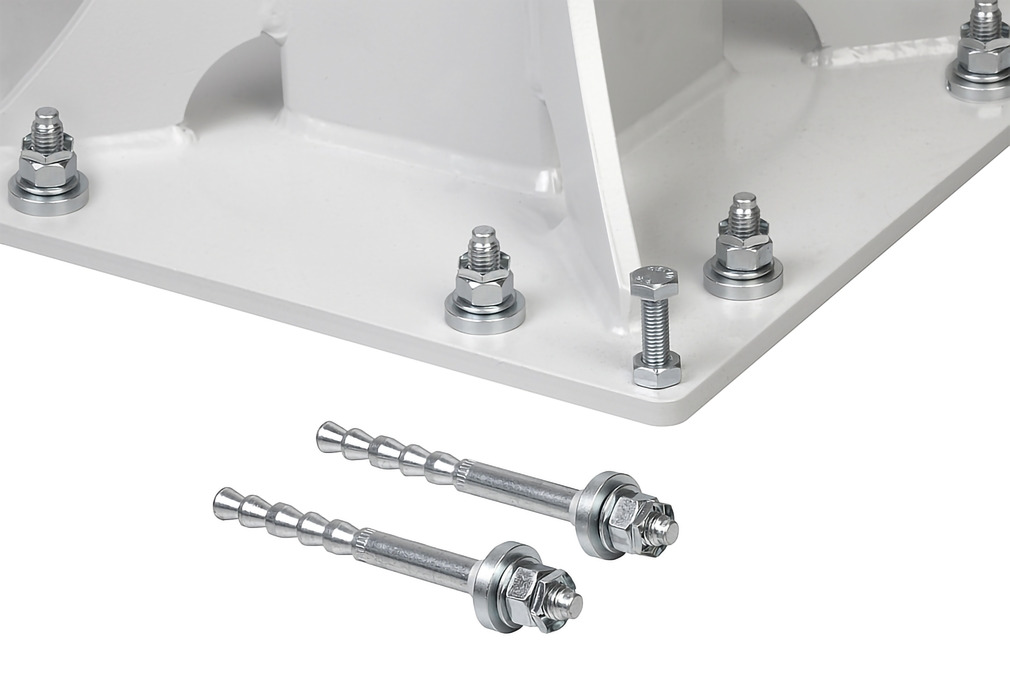

Ankkurisarja
- Laadukas injektiosementtiankkuri
- Vaadittu sementin paksuus: min. 200 mm; vaadittu betonin laatu: min. B25 tai C25/235
- Lisäperustusta ei tarvita välttämättä
- Kuormat 1 000 kg:aan asti
Lattiakiinnitteiset kääntöpuominosturit
Schmalzin kääntönostimet ovat hyvin monipuolisia, ja ne voidaan yhdistää ketjunostimeen, köysinostimeen, nostotaljaan, köyden tasaimeen tai ketjunostimeen nostolaitteella. Yhden nostoapuvälineemme yhteydessä Schmalzin pylvääseen asennettavat kääntyvät nosturit muodostavat täydelliset, kytkentävalmiit järjestelmät. Tällä tavalla nosturimme tukevat erilaisia käsin tapahtuvia käsittelytehtäviä. Niiden suuri joustavuus tekee niistä ihanteellisen avustajan monenlaisiin sovelluksiin.
Kun nostin asennetaan pylvääseen, kallistuskulma on 270°. Nostin voidaan asentaa vapaasti tilaan. Max. 1 000 kg:n painolla pylvään kallistusnostimet käyttävät alumiinisia nostinkiskoja. Tämä takaa äärimmäisen käyttöherkkyyden.
Käyttäjäystävällinen rakenne erittäin kevyiden liikkeiden ansiosta
Suuri työskentelynopeus ja paikoitustarkkuus
Suuri työalue suuren kääntökulman ansiosta
Liikealuetta voidaan tarvittaessa säätää kääntökulman rajoittimella
Suunniteltu standardin DIN EN 13001 mukaisesti: nostoluokka HC3, rasitusryhmä S1
Modulaarinen järjestelmä
Modulaarinen järjestelmä
.jpg)
(1) Ketjunostin
(2) Energian toimitus
Vedä viiva tai johdinlinja
(3) Integroitava pääkytkin
(4) Dowel-valmis pohjalevy
Mitat 400 x 400 mm - 950 x 950 mm
(5) Maalattu teräs nosturipylväs
Enimmäiskorkeus maksimi 5 250 mm
Puomin alareuna maksimi 4 000 mm
Vaihtoehtoisesti konsolilla seinäasennukseen
(6) Alumiini kääntyvä laakeri
Puominosturin puomikulma: 270 °
Seinänostureiden kääntökulma: 180 °
Voidaan rajoittaa valinnaisesti
(7) Alumiinipuomi
Pituus 2 000 - 8 000 mm
Modulaariset elementit
Modulaariset elementit
Alumiininen kääntö minimoi vaadittavan voiman
- Optimaalinen matalakitkainen käyttö esiin työntyvän osion ansiosta, jossa on ontto kammiogeometria
- Materiaali: Alumiini luonnollisesti anodisoitu (EN AW 60 63 T66)
- Helppo kallistus pienen painon ansiosta (paino 3 kg/m)
- Helppo nostimen kohdistus kuorman tarkkaa sijoittamista varten
- Joka tapauksessa kaksi kiinteää ja säädettävää päätypysäytintä kulku-uran säätämiseen sisältyy mukaan
.jpg)
Helposti liikuteltava tappilaakeri
- Vaivaton kallistus jopa lähellä tappilaakeria
- Helppo kiinnitys myös silloin, kun katto on matalalla - kahden erillisen laakeripultin ansiosta
- Huoltovapaa pallolaakeri
Kitkaton kuljetusvaunu
- Vakaa painevalettu alumiinirakenne
- Erilaisten nostimien turvallinen liitäntä
- Optimaalinen käyttöteho suurien rullien ansiosta, jotka on valmistettu laadukkaasta muovista
.jpg)
Ajojohto
- Standardivirtalähde kaapelivaunun kautta alumiinikappaleessa
- Sopivat virtakaapelit (litteät kaapelit) ja letkut (alipaine ja paineilma)
.jpg)
Johdinletku
- Langaton virransyöttö eristettyjen muovikiskojen kautta
- Ei kaapelin säilytyslaitteita tai kaapelilenkkejä, jotka aiheuttava häiriöitä
- Kulku tappilaakerin ja kuljetusvaunun välillä max. 400 mm suurempi
.jpg)
Nostinpylväs
- Laadukas hitsattu rakenne, RAL 7035 vaalean harmaa pinnoite (erikoispinnoite pyynnöstä)
- Kiinnitetty ankkureilla
- Pohjalevyn tilaa säästävät mitat (400 x 400 mm - 950 x 950 mm)
Tekniset tiedot
Tekniset tiedot
.jpg)
- Laskentaperuste: DIN EN 13001
- Nostoluokka: HC3
- Kuormitusryhmä: S1
Kääntönostimet erityisesti VacuMaster-nostolaitteelle
Pylvääseen kiinnitettävä kääntönostin SK alumiinisilla nostinkiskoilla VacuMaster-alipainenostimelle
| Tyyppi | Max. nostokapasiteetti [kg] | L [mm] | H* [mm] | H1 [mm] | H2** [mm] | L1 [mm] | L2 [mm] | L5 [mm] | L6 [mm] |
| SK-KZG-80 | 80 | 3,000 - 6.000 | 3,130 | 500 | 2,600 | 182 | 600 - 800 | 140 - 180 | 400 |
| SK-KZG-125 | 125 | 3,000 - 6,000 | 3,130 - 3,380 | 500 - 750 | 2,600 | 210 | 600 - 800 | 180 | 400 - 550 |
| SK-KZG-200 | 200 | 3,000 - 8,000 | 3,380 | 750 | 2,600 | 210 - 260 | 650 - 850 | 180 - 250 | 550 - 700 |
| SK-KZG-350 | 350 | 3,000 - 6,000 | 3,385 | 750 | 2,600 | 260 - 290 | 650 - 850 | 250 - 300 | 700 - 860 |
| SK-KZG-650 | 650 | 3,000 - 6,000 | 3,635 | 1,000 | 2,600 | 280 - 350 | 700 - 900 | 300 - 350 | 860 |
| SK-KZG-1000 | 990 | 3,000 - 6,000 | 3,950 | 1,300 | 2,600 | 400 - 420 | 750 - 950 | 400 - 420 | 950 |
*H max. = 5 000 mm **H2 max. = 4 000 mm
Kääntönostimet erityisesti Jumbo-alipainenostimelle
Pylvääseen kiinnitettävä kääntönostin SK alumiinisilla nostinraiteilla Jumbo-alipainenostimelle
| Tyyppi | Max. nostokapasiteetti [kg] | L [mm] | H* [mm] | H1 [mm] | H2** [mm] | L1 [mm] | L2 [mm] | L5 [mm] | L6 [mm] |
| SK-JU-45 |
45 |
2,000 - 6,000 | 3,525 | 500 - 505 | 3,000 | 182 | 450 - 750 | 140 | 400 |
| SK-JU-65 | 65 | 2,000 - 6,000 | 3,525 - 3,530 | 500 | 3,000 | 182 - 210 | 450 - 750 | 140 - 180 | 400 |
| SK-JU-85 | 85 | 3,000 - 6,000 | 3,525 - 3,530 | 500 | 3,000 | 182 - 210 | 550 - 750 | 140 - 180 | 400 |
| SK-JU-110 | 110 | 3,000 - 6,000 | 3,530 | 500 | 3,000 | 182 - 210 | 550 - 750 | 140 - 180 | 400 - 550 |
| SK-JU-140 | 140 | 3,000 - 6,000 | 3,730 - 3,980 | 500 - 750 | 3,200 | 210 | 550 - 750 | 180 | 400 - 550 |
| SK-JU-200 | 200 | 3,000 - 8,000 | 3,980 | 750 | 3,200 | 210 | 550 - 750 | 180 | 550 - 700 |
| SK-JU-300 | 300 | 3,000 - 6,000 | 3,980 - 3,985 | 750 | 3,200 | 210 - 260 | 550 - 750 | 250 | 700 - 860 |
*H max. Tyyppi SK...45 - 140 = 4 500 mm (4 750 mm Tyyppi SK...200/300) **H2 max. Tyyppi SK = 4 000 mm
