FSGC 40 NBR-55 G1/4-IG
Réf. article: 10.01.06.05653
Ventouse à soufflet (ronde) pour les applications logistiques p. la manip. d'une large gamme de pièces
| Taille | 40 |
| Matière de la ventouse | Caoutchouc nitrile NBR |
| Dureté de la matière [Shore A] | 55 (Shore A) |
| Matière de l'insert | Aluminium |
| Raccord de vide | G1/4"-F |
| Nombre de soufflets | 4.5 |

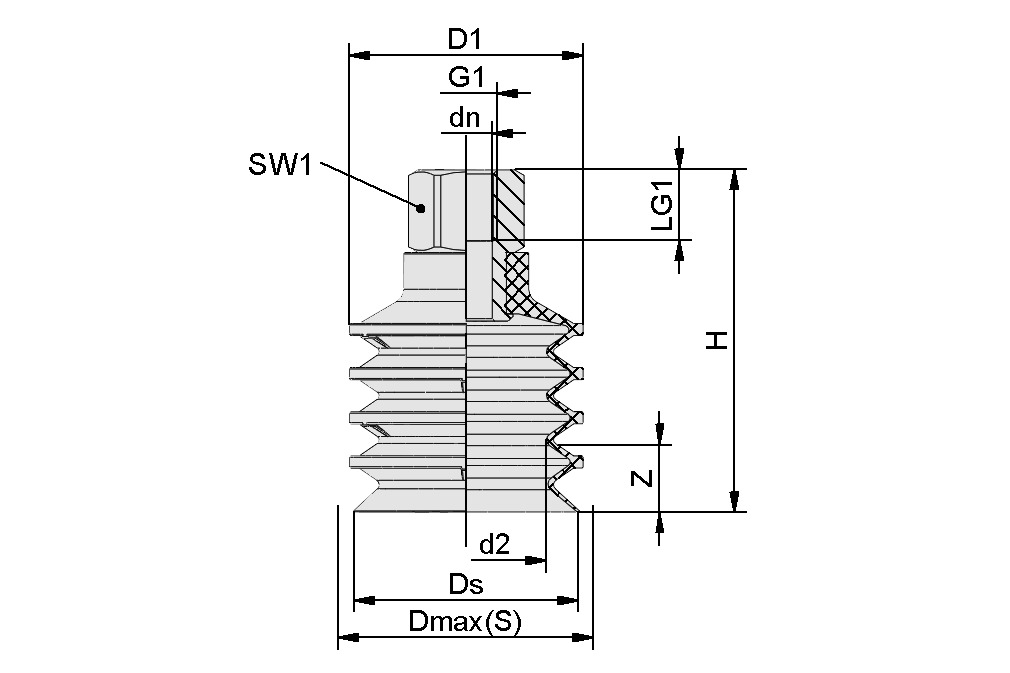

Données de construction
Données de construction
| Attribut | Valeur |
|---|---|
| Z (Allongement) | 25 mm |
| H | 64,5 mm |
| Raccord de vide | G1/4"-F |
| D1 | 39 mm |
| d2 | 27,5 mm |
| Ds | 39 mm |
| Dmax(S) | 41 mm |
| dn | 11 mm |
| G1 | G1/4"-F |
| G1 | G1/4-IG |
| LG1 | 12 mm |
| SW1 | 22 mm |
Données techniques
Données techniques
| Attribut | Valeur |
|---|---|
| Nombre de soufflets | 4,5 |
| Taille | 40 |
| Matière de la ventouse | Caoutchouc nitrile NBR |
| Force d'aspiration (-600mbar) | 35 N |
| Famille de produits | FSGC |
| Dureté de la matière [Shore A] | 55 Shore A |
| Matière de l'insert | Aluminium |
| Force de rupture (réelle) | 37 N |
| Volume | 29,1 cm³ |
| Diamètre intérieur du tuyau (recommandé) d | 9 mm |
Données CAO
Données CAO
Modèle CAO en direct facile à utiliser
Après avoir cliqué sur le bouton de téléchargement, vous pouvez télécharger le modèle CAO dans différents formats de fichiers. Si l'aperçu ne s'affiche pas correctement sur cette page, veuillez cliquer sur le bouton "Recharger".
Documentation
Documentation
Pièces de rechange
FGC 40 NBR-55 SC08010.01.06.04863Ventouse à soufflet (ronde) pour
les applications logistiques p. la
manip. d'une large gamme de pièces
| Taille | 40 |
| Matière de la ventouse | Caoutchouc nitrile NBR |
| Dureté de la matière [Shore A] | 55 (Shore A) |
| Famille d'insert d'interface | SC080 |
| Nombre de soufflets | 4.5 |
SC 080 G1/4-IG10.01.06.03271Elément de fixation pour ventouse
"SchmalzConnector"
| Type de connexion | 080 |
| Raccord de vide | G1/4"-F |
| Longueur L1 | 32 (mm) |
| Longueur d'adaptation | 17.5 (mm) |
| Diamètre nominal dn | 11 (mm) |
