SR-DBD 100 NBR-60
Numero articolo: 10.01.01.12591
Anello di aspirazione per la doppia rilevazione dello strato
| Misura | 100 |
| Materiale | Caucciù al nitrile |

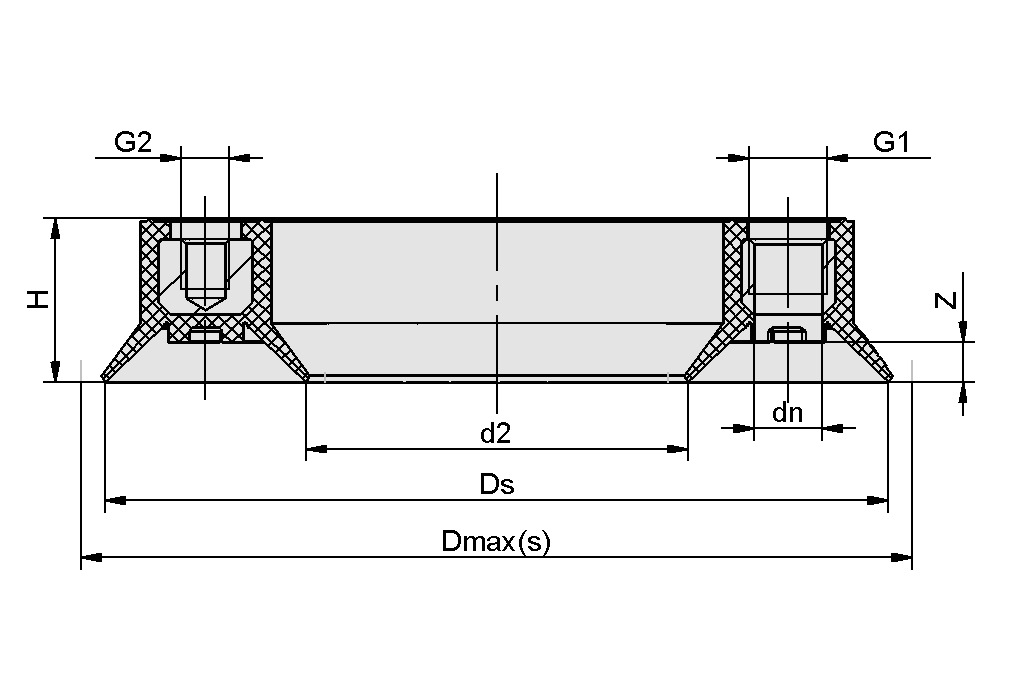

Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| d2 | 48,5 mm |
| dn | 8,6 mm |
| Ds | 99,5 mm |
| G1 | G1/8"-IG |
| G2 | M6-IG |
| H | 20,5 mm |
| Z (freccia elastica) | 5 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Misura | 100 |
| Materiale | Caucciù al nitrile |
| Peso | 107,1 g |
Dati CAD
Dati CAD
Modello CAD dal vivo facile da usare
Facendo clic sul pulsante di download, è possibile scaricare il modello CAD in vari formati di file. Se l'anteprima non viene visualizzata correttamente in questa pagina, fare clic sul pulsante "Ricarica".
