VCBL-S4 130x30x50 D-360 TV
Numero articolo: 10.01.12.01475
Aspiratore per mensola SCM/Morbidelli - Tipo 4
| Dimensione (lxl) | 130 x 30 |
| Lunghezza L | 130 (mm) |
| Larghezza B | 30 (mm) |
| Altezza H | 50 (mm) |
| Disposizione | girevole di 360° |
| Funzione supplementare di blocco di aspirazione | Valvole ad impulsi |

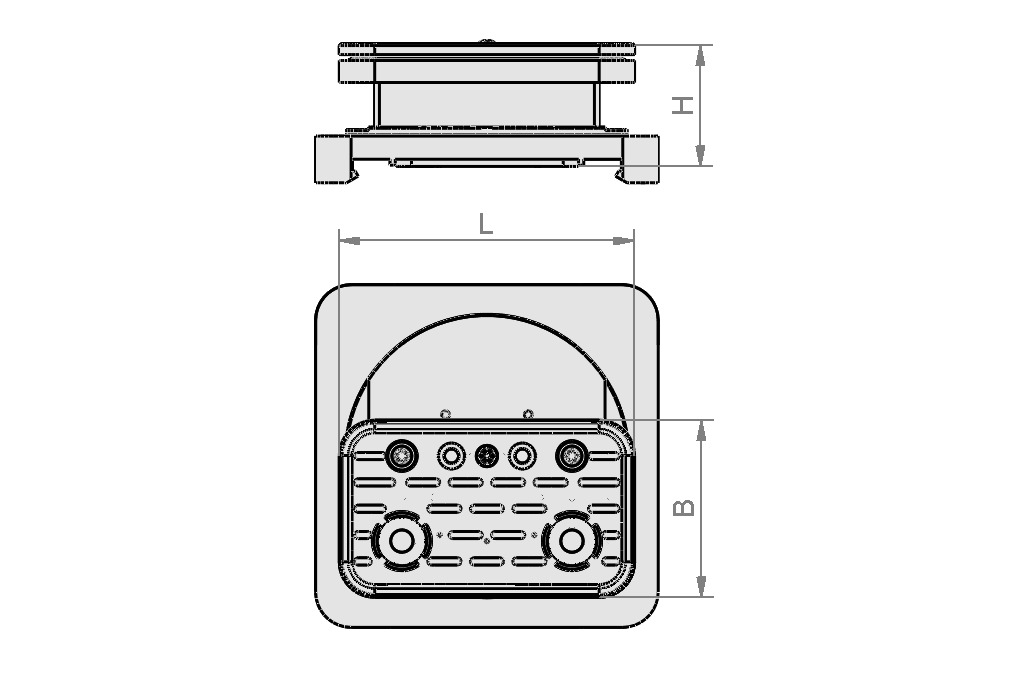

Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| B | 30 mm |
| B1 | 145 mm |
| H | 50 mm |
| H2 | 34 mm |
| L | 130 mm |
| L1 | 145 mm |
| L2 | 109 mm |
| R1 | 41,3 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Peso | 0,61 kg |
Documentazione
Documentazione
Pezzi di ricambio
TV D9 4.310.01.12.02514Valvola a contatto per il
disinserimento di ventose non o
Blocco di aspirazione
| Diametro esterno D | 9 (mm) |
| Freccia elastica Z | 4.3 (mm) |
| Lunghezza L | 22.8 (mm) |
ERS VCSP10.01.12.01543Kit pezzi di ricambio
| Design di utilizzo | Piastra di aspirazione blocco di aspirazione |
| Lunghezza L | 130 (mm) |
| Larghezza B | 30 (mm) |
VST VCBL-S DI-RA10.01.12.03318Set di parti soggette ad usura
| Design di utilizzo | Blocco di aspirazione VCBL-S |
| Campo di tenuta [mm] | mm |
