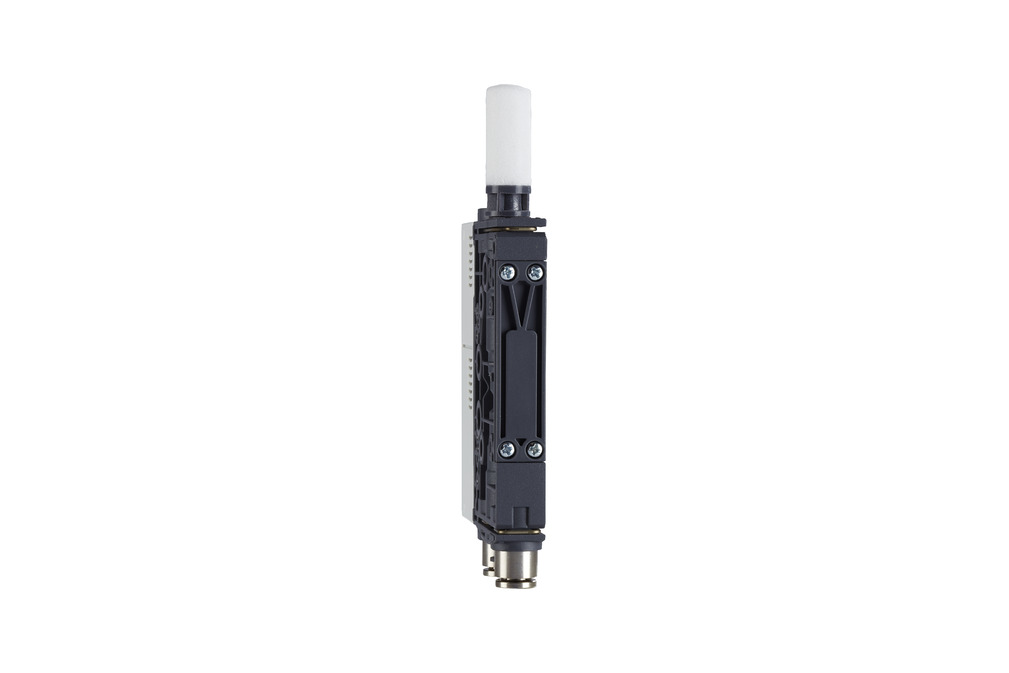

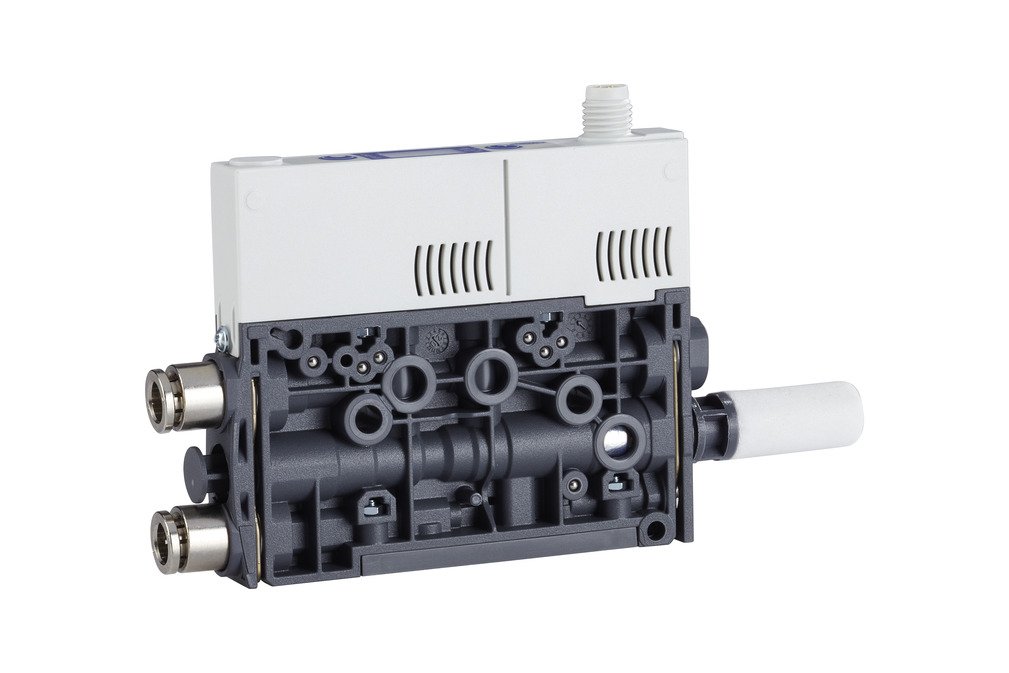

SCPMc 12 S04 NC M8-6 NPN DEU
Parça no.: 10.02.02.06473
Hava Tasarruflu Mini Kompakt Ejektör fonksiyonu ve ekranı ile
| Bağlantı | Hortum D6(1)-D6(2) |
| Vakum debisi (maks.) | 30 (l/min) |
| Hava tüketimi emiş | 51 (l/min) |
| Ses seviyesi serbest | 76 (dB(A)) |
| Basınç aralığı (çalışma basıncı) [bar] | 3,5 ... 6,0 bar |
| Maks. vakum | 920 (mbar) |
| Elektrik bağlantısı | Erkek bağlantı M8, 6 kutuplu |
| İnşaat vakum anahtarı | NPN anahtarlama |
| Kontrol Valfi | Normalde kapalı |
| Koruma tipi IP | IP 40 |
Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 12 mm |
| B1 | 12,5 mm |
| D | 10,5 mm |
| d1 | 6,2 mm |
| d2 | 6,2 mm |
| d4 | 4,3 mm |
| G3 | M8x1-M |
| H | 65,3 mm |
| H1 | 73,9 mm |
| H2 | 24,95 mm |
| H3 | 7,5 mm |
| H4 | 30 mm |
| H5 | 7,5 mm |
| H6 | 17,5 mm |
| L | 76,5 mm |
| L1 | 120,5 mm |
| L2 | 11,4 mm |
| L3 | 20,5 mm |
| X1 | 36 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| İnşaat vakum anahtarı | NPN anahtarlama |
| Kontrol Valfi | NC |
| Elektrik bağlantısı | M8-6 |
| Tahliye derecesi | 92 % |
| Vakum debisi (maks.) | 30 l/min |
| Hava tüketimi emiş | 51 l/min |
| Maks. hava tüketimi üfleme | 10 l/min |
| Maks. vakum | 920 mbar |
| Optimum çalışma basıncı | 4,5 bar |
| Basınç aralığı (çalışma basıncı) [bar] | 3,5 ... 6,0 bar |
| Tavsiye edilen iç hortum çapı basınçlı hava | 4 mm |
| Tavsiye edilen iç hortum çapı vakum | 4 mm |
| Çalışma sıcaklığı | 0 ... 50 °C |
| Ağırlık | 84 g |
| Ürün ailesi | SCPMc |
Performans verisi
Performans verisi
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar
VST SCPMi/c/b10.02.02.06536Aşınmaya maruz kalan parça seti ejektör
| İnşaat kullanımı | Mini kompakt ejektör SCPMi/c/b |
| içerir | Susturucu |
| ve | Yay kiti |
Aksesuarlar
ASK WB-M8-6 2000 K-6P21.04.05.00488Bağlantı kablosu
| Elektrik bağlantısı | Açılı soket M8, 6 kutuplu |
| Kablo uzunluğu | 2000 (mm) |
| Bağlantı 2 | Kablo, 6 kutuplu |
| Malzeme hortumu | PUR kablo |
ASK WB-M8-6 2000 S-M12-521.04.05.00489Bağlantı kablosu
| Elektrik bağlantısı | Açılı soket M8, 6 kutuplu |
| Kablo uzunluğu | 2000 (mm) |
| Bağlantı 2 | Fiş M12, 5 kutuplu |
| Malzeme hortumu | PUR kablo |
ASK B-M8-6 5000 K-6P21.04.05.00255Bağlantı kablosu
| Elektrik bağlantısı | Soket M8, 6 kutuplu |
| Kablo uzunluğu | 5000 (mm) |
| Bağlantı 2 | Kablo, 6 kutuplu |
| Malzeme hortumu | PUR kablo |
ASV SCPMi B-M8-6 2xS-M12-410.02.02.05602Bağlantı dağıtıcısı
| Elektrik bağlantısı | Soket M8, 6 kutuplu |
| Uzunluk L | 1000 (mm) |
| Bağlantı 2 | 2x fiş M12, 4 kutuplu |
SD 10.5x31.7 SCPM10.02.02.05807Vakum jeneratörleri için susturucu
| Dış çap D | 10.5 (mm) |
| Uzunluk L | 31.7 (mm) |
| Tasarım kullanın | SCPM |
STV-GE M5-AG 410.08.02.00468Otomatik bağlantı rakoru, düz
| Diş G1 | M5-M |
| Dış hortum çapı | 4 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | °C |
| Dış çap D | 7.9 (mm) |
| Uzunluk L | 15 (mm) |
STV-GE M7-AG 610.08.02.00469Otomatik bağlantı rakoru, düz
| Diş G1 | M7-M |
| Dış hortum çapı | 6 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | °C |
| Dış çap D | 9.9 (mm) |
| Uzunluk L | 18.5 (mm) |
ADP-G M7-IG 10.8x7.9 SCPMi/c/b10.02.02.05522Diş adaptörü (inst)
| Dış çap D | 10.8 (mm) |
| Diş G1 | M7-F |
| Uzunluk L | 7.9 (mm) |
| Tasarım kullanın | SCPMi/c/b |
ADP-G M5-IG 10.5x8.6 SCPMi/c/b10.02.02.05643Diş adaptörü (inst)
| Dış çap D | 10.5 (mm) |
| Diş G1 | M5-F |
| Uzunluk L | 8.6 (mm) |
| Tasarım kullanın | SCPMi/c/b |
