SBPL 25 HV
Parça no.: 10.02.01.01586
Maksimum vakum kapasitesine sahip temel ejektör
| Boyut | 25 |
| Şekil | Yüksek Vakum |
| Vakum debisi (maks.) | 300 (l/min) |
| Hava tüketimi emiş | 105 (l/min) |
| Ağırlık | 0.75 (kg) |

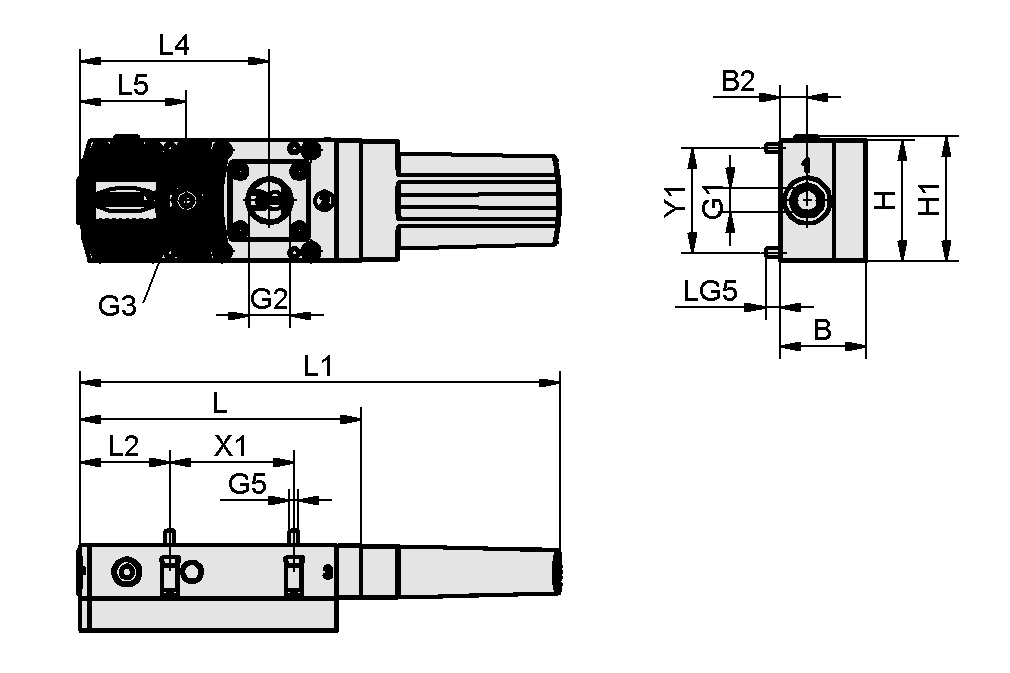

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 51 mm |
| B2 | 16 mm |
| G1 | G3/8"-F |
| G2 | G3/4"-F |
| G3 | G1/4-IG |
| G5 | M5-AG |
| H | 72 mm |
| H1 | 74 mm |
| L | 167,5 mm |
| L1 | 285,3 mm |
| L2 | 54 mm |
| L4 | 113 mm |
| L5 | 64 mm |
| LG5 | 8,5 mm |
| X1 | 73,5 mm |
| Y1 | 62 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Boyut | 25 |
| Tahliye derecesi | 90 % |
| Maks. vakum | 900 mbar |
| Vakum debisi | 300 l/min |
| Vakum debisi | 330 l/min |
| Vakum debisi | 18 m³/h |
| Vakum debisi | 19,8 m³/h |
| Hava tüketimi emiş | 105 l/min |
| Hava tüketimi emiş | 6,5 m³/h |
| Ses seviyesi serbest | 65 dB(A) |
| Ses seviyesi emiş | 55 dB(A) |
| Basınç aralığı (çalışma basıncı) [bar] | 2,0 ... 6,0 bar |
| Basınç aralığı (çalışma basıncı) [bar] | 29,0 ... 87,0 |
| Tavsiye edilen iç hortum çapı basınçlı hava | 6 mm |
| Tavsiye edilen iç hortum çapı vakum | 20 mm |
| Ağırlık | 0,75 kg |
| Çalışma sıcaklığı | 0 ... 60 °C |
| Maks. vakum | 26,58 inHg |
| Ürün ailesi | SBPL |
Performans verisi
Performans verisi
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar
- VERIMLI
SEP HV 3 16 2210.02.01.01397Kartuş olarak multistagenozzle
| Şekil | Yüksek Vakum |
| Aşama sayısı | 3 |
| Delik çapı | 22 (mm) |
| Tahliye derecesi | 90 (%) |
| Basınç aralığı (çalışma basıncı) [bar] | 2,0 ... 6,0 bar |
| Optimum çalışma basıncı | 4 (bar) |
| Vakum debisi (maks.) | 308.8 (l/min) |
| Hava tüketimi emiş | 103 (l/min) |
SD 102x71x33 SBPL/SCPL10.02.01.01585Vakum jeneratörleri için susturucu
| Uzunluk L | 102 (mm) |
| Genişlik B | 71 (mm) |
| Yükseklik H | 33 (mm) |
DI-RA 112.5x34.8 NBR-55 SBPL/SCPL10.02.01.01541Sızdırmazlık çerçevesi
| Uzunluk L | 112.5 (mm) |
| Genişlik B | 34.8 (mm) |
| Yükseklik H | 2.8 (mm) |
ERS SEP-22 6xRUE-KLAP10.02.01.01450Yedek parça seti
| İnşaat kullanımı | Ejektör modülü |
| Boyut | 22 |
| içerir | 6x kapak |
Aksesuarlar
BEF-WIN 72x25x77 SBPL/SCPL10.02.01.01705Bağlantı braketi (inst.)
| Uzunluk L | 72 (mm) |
| Genişlik B | 25 (mm) |
| Yükseklik H | 77 (mm) |
VAM-D 30x30 VP10 G1/8-AG10.07.02.00055Vakum manometresi
vakumun ölçülmesi ve izlenmesi için
| Uzunluk L | 30 (mm) |
| Genişlik B | 30 (mm) |
| Ölçüm aralığı [bar] | -1,0 ... 10,0 bar |
| Vakum bağlantısı | G1/8"-M |
VAM 40 V DR BAR10.07.02.00035Vakum ölçer (manometre)
analog ölçüm için ve
vakumun izlenmesi
| Dış çap D | 40 (mm) |
| Ölçüm aralığı [bar] | -1,00 ... 0,00 bar |
| Şekil manometreleri | Sızdırmazlık halkası ile |
| Vakum bağlantısı | G1/8"-M |
| ile_02 | BAR ölçeği |
VSi V D M8-410.06.02.00577Universal vakum ve basınç sensörü
IO-Link fonksiyonlu
| Ölçüm aralığı [bar] | -1,0 ... 0,0 bar |
| İnşaat vakum anahtarı | ekran ile |
| Elektrik bağlantısı | Erkek bağlantı M8, 4 pol |
| Endikasyon | 2xLED |
| Koruma tipi IP | IP 65 |
EMV 3 24V-DC 2/2 NC K-2P10.05.01.00366Basınçlı havanın doğrudan
kontrolü için solenoid valf EMV
| İç çap d | 6 (mm) |
| Uzunluk L | 64.5 (mm) |
SEV G1/8-IG G1/4-AG10.02.01.01471Hızlı egzoz valfi
| Dış çap D | 19 (mm) |
| Uzunluk L | 37 (mm) |
| Diş G1 | G1/8"-F |
| Diş G2 | G1/4"-M |
ST 20 AL-EL10.02.01.01679Hortum manşonu
| Malzeme | Alüminyum |
| İnşaat kullanımı | Temel ejektör |
| Dış çap D | 20 (mm) |
| Uzunluk L | 4 (mm) |
| Genişlik B | 46 (mm) |
VSL 27-20 PU-DS-AS TR10.07.09.00047Vakum için hortum ve
basinçli hava si̇stemleri̇
| Dış çap D | 27 (mm) |
| İç çap d | 20 (mm) |
| Uzunluk maks. | 20 (m) |
| Malzeme hortumu | PU, tel spiral, antistatik |
| Bükme yarıçapı dak | 17 (mm) |
| Basınç aralığı (çalışma basıncı) [bar] | -1,00 ... 4,72 bar |
| Çalışma sıcaklığı | -40 ... 90 °C |
| Renk | Şeffaf |
VSL 32-25 PU-DS-AS TR10.07.09.00051Vakum için hortum ve
basinçli hava si̇stemleri̇
| Dış çap D | 32 (mm) |
| İç çap d | 25 (mm) |
| Uzunluk maks. | 20 (m) |
| Malzeme hortumu | PU, tel spiral, antistatik |
| Bükme yarıçapı dak | 20 (mm) |
| Basınç aralığı (çalışma basıncı) [bar] | -1,00 ... 3,86 bar |
| Çalışma sıcaklığı | -40 ... 90 °C |
| Renk | Şeffaf |
VSL 42-32 PU-DS-AS TR10.07.09.00036Vakum için hortum ve
basinçli hava si̇stemleri̇
| Dış çap D | 42 (mm) |
| İç çap d | 32 (mm) |
| Uzunluk maks. | 20 (m) |
| Malzeme hortumu | PU, tel spiral, antistatik |
| Bükme yarıçapı dak | 25 (mm) |
| Basınç aralığı (çalışma basıncı) [bar] | -1,00 ... 3,77 bar |
| Çalışma sıcaklığı | -40 ... 90 °C |
| Renk | Şeffaf |
ABL-SET SBPL/SCPL M10.02.01.01939Exhaust air set
| Boyut | M |
| Uzunluk L | 71 (mm) |
| Genişlik B | 31 (mm) |
| Yükseklik H | 82.5 (mm) |
ABL-SET SBPL/SCPL L10.02.01.01940Exhaust air set
| Boyut | L |
| Uzunluk L | 71 (mm) |
| Genişlik B | 31 (mm) |
| Yükseklik H | 97 (mm) |
VFT G1/2-IG 8010.07.01.00125Şeffaf muhafazalı ve değiştirilebilir
filtreli vakumlu kap filtre
| Bağlantı | G1/2"-F |
| Şekil | Uzun filtre eki |
| Nominal akış hızı | 300 (l/min) |
| Nominal akış hızı | 18 (m³/h) |
| Filtre gözenek boyutu | 80 (µm) |
