- NOUVEU
VCBL-GL 100x40x90 B
Réf. article: 10.01.18.04302
Bloc de vide avec raccord de tuyau pour utilisation sur des tables lisses pour le traitement du verre
| Longueur L | 100 (mm) |
| Largeur B | 40 (mm) |
| Hauteur H | 90 (mm) |
| Dimension de la ventouse plate inférieure | 100 x 100 mm |
| Diamètre de la connexion vide | 8 (mm) |
| Forme | Surface de ventouse déviante à l'inférieure |

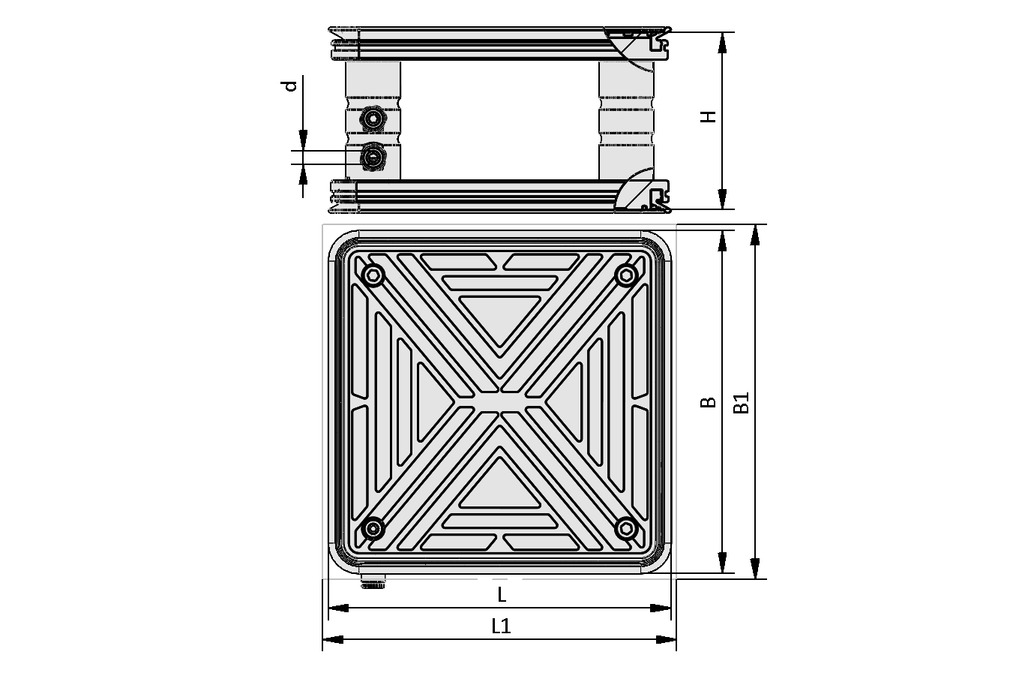

Données de construction
Données de construction
| Attribut | Valeur |
|---|---|
| B | 40 mm |
| B1 | 44 mm |
| d | 8 mm |
| H | 90 mm |
| L | 100 mm |
| L1 | 104 mm |
Données techniques
Données techniques
| Attribut | Valeur |
|---|---|
| Forme | Surface de ventouse déviante à l'inférieure |
| Précision de reproduction | ± 0,06 mm |
| Poids propre | 0,92 kg |
Documentation
Documentation
Pièces de rechange

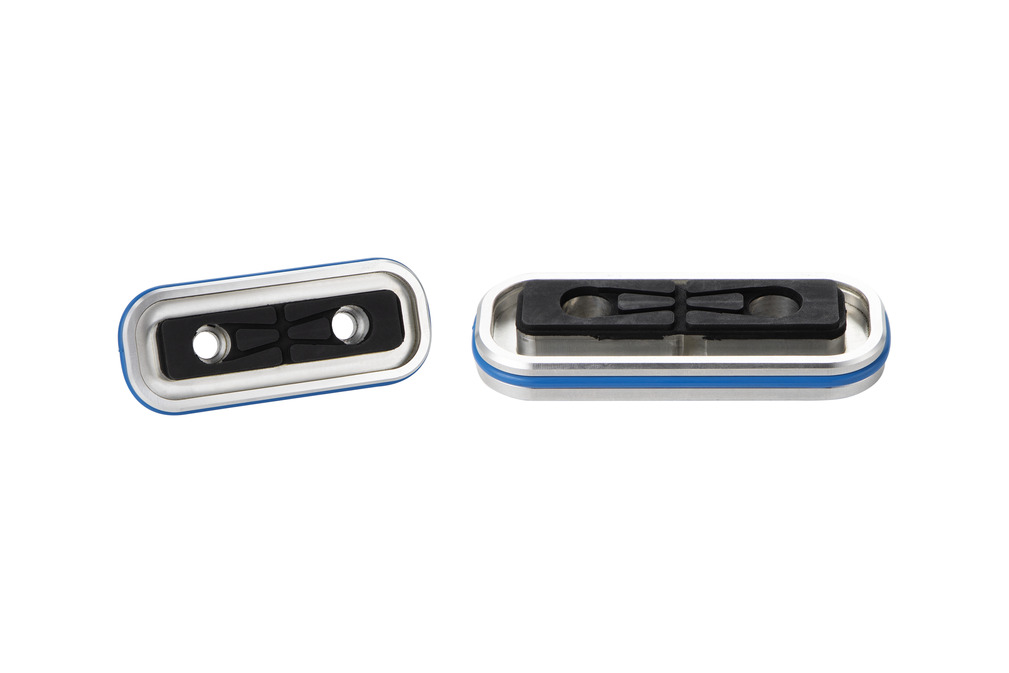

VCSP-O 100x40x16 RB AL10.01.18.04239Semelle (supérieure) pour
bloc de bridage par le vide
| Longueur L | 100 (mm) |
| Hauteur H | 16 (mm) |
| Température de travail | °C |
| Fonction supplémentaire bloc de bridage par vide | Semelle de contact |
| Matière | Aluminium |
| Construction de l'utilisation | Bloc de bridage par vide VCBL-GL |
STV-GE G1/8-AG 810.08.02.00349Raccord fileté rapide droit
| Diamètre extérieur D | 13.7 (mm) |
| Diamètre intérieur d | 8 (mm) |
| Diamètre extérieur du tuyau | 8 (mm) |
| Longueur L | 20 (mm) |
| Filetage G1 | G1/8"-M |
| Température de travail | -20 ... 80 °C |
| Matière | Laiton |
| Surface | nickelé |

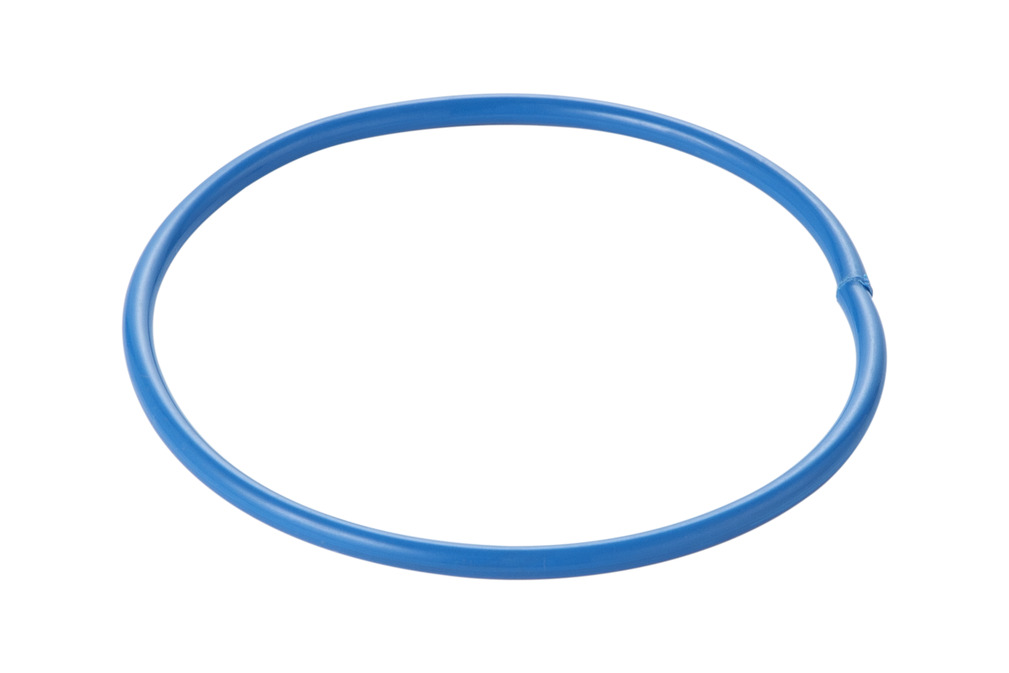

DI-SCHN 3.3x24610.01.18.04265Fil d'étanchéité
| Diamètre extérieur D | 3.3 (mm) |
| Longueur L | 246 (mm) |
| Température de travail | °C |
DI-SCHN 3.3x36610.01.18.04271Fil d'étanchéité
| Diamètre extérieur D | 3.3 (mm) |
| Longueur L | 366 (mm) |
| Température de travail | °C |
DI-SCHN 2.5 NBR-7010.07.04.00166Fil d'étanchéité
| Diamètre extérieur D | 2.5 (mm) |
| Dureté de la matière [Shore A] | 70 (Shore A) |
| Matière d'étanchéité | Caoutchouc nitrile |

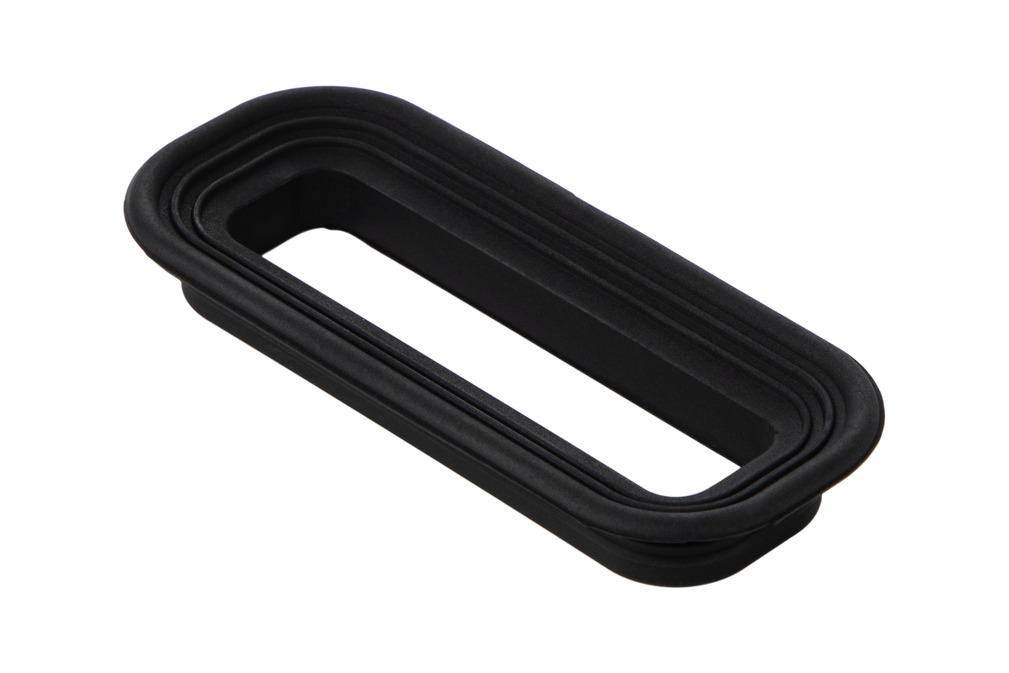

DR 91/79x1410.07.08.00741Joint d'étanchéité pour
ventouse plate
| Diamètre extérieur D | 91 (mm) |
| Diamètre intérieur d | 79 (mm) |
| Longueur L | 14 (mm) |
| Température de travail | °C |
DR 78.8/78.8x1410.07.08.00746Joint d'étanchéité pour
ventouse plate
| Diamètre extérieur D | 78.8 (mm) |
| Diamètre intérieur d | 78.8 (mm) |
| Longueur L | 14 (mm) |
| Température de travail | °C |
