ISST-MPL 300x200x3 SFM
Parça no.: 10.01.28.00021
Çelik levha ile kullanım için Matris-Plaka
| Uzunluk L | 300 (mm) |
| Genişlik B | 200 (mm) |
| Yükseklik H | 3 (mm) |
| Tip | SFM |

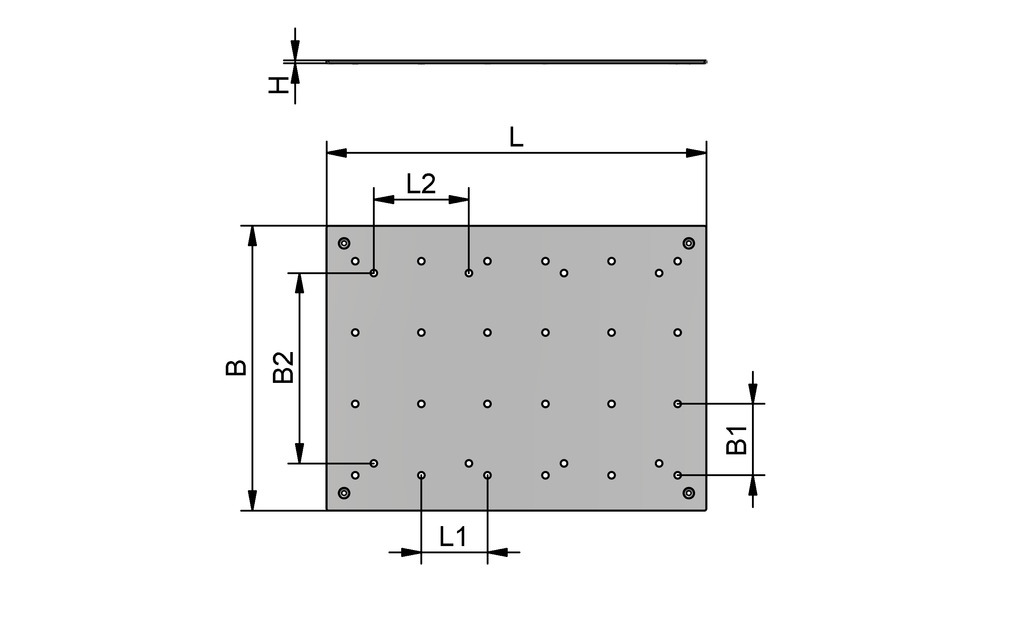

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 200 mm |
| B1 | 69,5 mm |
| B2 | 100 mm |
| H | 3 mm |
| L | 300 mm |
| L1 | 75 mm |
| L2 | 200 mm |
Dokümantasyon
Dokümantasyon
Yedek parçalar
DI-SCHN 3.5 MOS CR-2010.07.04.00091Sızdırmazlık kordonu
| Dış çap D | 3.5 (mm) |
| Sızdırmazlık malzemesi | Kloropren CR |
| Malzeme sertliği [Shore A] | 20 (Shore A) |
DI-SCHN 3 MOS CR-2010.07.04.00088Sızdırmazlık kordonu
| Dış çap D | 3 (mm) |
| Sızdırmazlık malzemesi | Kloropren CR |
| Malzeme sertliği [Shore A] | 20 (Shore A) |
Aksesuarlar
ISBL-HD 80x80x3810.01.15.00654Innospann vakum bloğu için
Çelik Levha ve Adaptör Plakası
| Uzunluk L | 80 (mm) |
| Genişlik B | 80 (mm) |
| Boyutlar (LxW) | 80 x 80 |
| Temel alan | 80 x 80 mm |
| Yükseklik H | 38 (mm) |
ISBL-HD 80x40x3810.01.15.00655Innospann vakum bloğu için
Çelik Levha ve Adaptör Plakası
| Uzunluk L | 80 (mm) |
| Genişlik B | 40 (mm) |
| Boyutlar (LxW) | 80 x 40 |
| Temel alan | 80 x 80 mm |
| Yükseklik H | 38 (mm) |
ISBL-HD 80x28x3810.01.15.00656Innospann vakum bloğu için
Çelik Levha ve Adaptör Plakası
| Uzunluk L | 80 (mm) |
| Genişlik B | 28 (mm) |
| Boyutlar (LxW) | 80 x 28 |
| Temel alan | 80 x 80 mm |
| Yükseklik H | 38 (mm) |
SFM-298.5x198.510.01.28.00005Elastomer mat for
fixing workpieces
| Malzeme | Plastikler |
| İnşaat kullanımı | Matris-Plaka |
| Uzunluk L | 298.5 (mm) |
| Genişlik B | 198.5 (mm) |
| Yükseklik H | 2.5 (mm) |
ISMST 19-7 4ISMST10.01.14.00847Bağlama sistemi Innospann için
sızdırmazlık mıknatısı
| Dış çap D | 7 (mm) |
| Yükseklik H | 11.5 (mm) |
