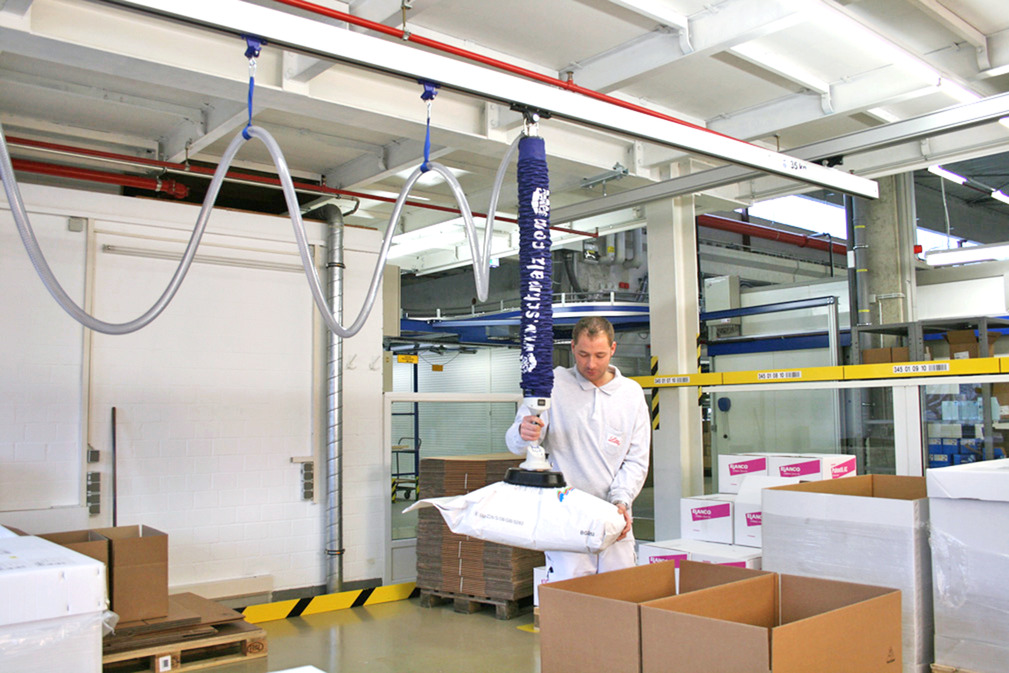

Mit dem Vakuum-Schlauchheber JumboFlex bewegen Sie leichtere Güter bis 50 kg ergonomisch und in hoher Taktzahl. Sein Bediengriff liegt gut in der Hand und ermöglicht langes, ermüdungsfreies Arbeiten. Mit der intuitiven Zwei-Taster-Steuerung heben, senken und lösen Sie die Last dynamisch und kontrolliert und können Lasten in jeder Höhe schweben lassen. Seine umfangreiche Ausstattung macht den JumboFlex zum Universaltalent. Serienmäßig kann der Sauggreifer per Schnellwechselsystem getauscht werden. Mit der optionalen Schwenkfunktion schwenken seitlich angesaugte Werkstücke automatisch in die Horizontale zurück und lassen sich in dieser Position endlos drehen.
Innovative Einhandbedienung für schnelle, sichere Bewegungsabläufe. Jetzt neu mit mehr Optionen für noch mehr Anwendungen
Die einzigartige, intuitive Zwei-Taster-Steuerung verkürzt die Einarbeitungszeit und erhöht den Bedienkomfort. Der Schlauchheber hält beim Loslassen seine Arbeitshöhe und ermöglicht so die Kombination von Prozessabläufen
Jetzt doppelt so schneller Greiferwechsel für nahtlose Prozesse bei wechselnden Werkstücken. Durch den neuen Wechselmechanismus ist das Austauschen der Greifer ohne Kraftaufwand und mit nur einem Handgriff möglich
Angepasst an jede Handform bietet die neue Bedieneinheit ein Maximum an Ergonomie und sorgt für ein angenehmes Gefühl beim Handling der Werkstücke
Konstante Arbeitsleistung durch ermüdungsarmes, rückenschonendes Heben
Rechnet sich ein Handhabungssystem von Schmalz? Finden Sie es in wenigen Klicks heraus!

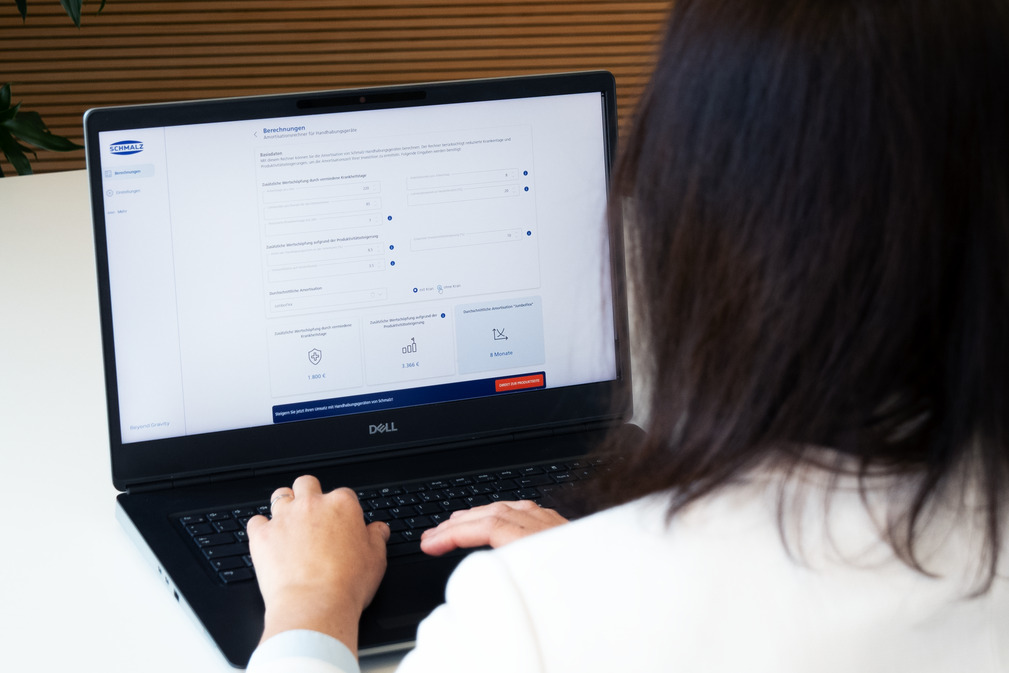

Sie möchten wissen, ob sich die Investition in ein Handhabungssystem für Sie wirklich rechnet? Mit unserem kostenlosen Online-Amortisationsrechner erhalten Sie in kürzester Zeit eine klare Antwort – schnell, einfach und völlig unverbindlich. Ein paar Klicks genügen, und Sie sehen sofort, wann Ihre Investition den gewünschten wirtschaftlichen Erfolg bringt.
Starten Sie jetzt – und entdecken Sie neue Möglichkeiten zur Effizienzsteigerung und Kostensenkung!
(1) Hubeinheit mit Schutzschlauch
(2) Funkfernsteuerung SRC für Vakuum-Erzeuger (optional)
(3) Zwei-Taster-Steuerung zum Heben, Senken und Lösen der Last (optional auch als Ein-Taster-Steuerung erhältlich)
(4) Ergonomischer Bediengriff mit Soft-Touch-Elementen
(5) 90°-Schwenkmechanismus (manuell) für seitliches Ansaugen der Last (optional)
(6) Schnellwechseladapter für schnellen, werkzeuglosen Greiferwechsel
(7) Endlose Drehbarkeit in 90°-Schritten rastbar
(8) Sauggreifer, angepasst an das Werkstück
Serienmäßiger Schnellwechseladapter
Vielfalt ist Trumpf: Schmalz bietet für nahezu jede Anwendung den passenden Sauggreifer. Mit dem Schnellwechseladapter kann der Greifer bei Bedarf mit wenigen Handgriffen gewechselt werden.
Rundsauggreifer
Für kompakte Werkstücke wie Kartons, Fässer, Eimer, Kanister oder Korpusse.
Sacksauggreifer
Zur Handhabung von luftdichten oder porösen Papier-, Kunststoff- und Gewebesäcken.
Doppelsauggreifer
Für geklammerte, geklebte, umreifte oder offene Kartons und kleinere Holzplatten.
Vierfachsauggreifer
Für größere Kartons, Holzplatten und andere flächige Werkstücke.
Mehrfachsauggreifer
Universelles Greifen diverser Kartongrößen und Kartonqualitäten mit einem Mindestbelegungsgrad von 75%.
Kistengreifer
Für Transport- und Lagerkisten aller marktgängigen Hersteller (VDA-Norm 4500).
Einhängehaken
Zum mechanischen Einhängen von Eimern, Kanistern und anderen Werkstücken mit Einhängemöglichkeit.
| Typ | Max. Hubhöhe Z [mm] | Höhe H* mit Vakuum-Pumpe [mm] | Höhe H* mit Vakuum-Ejektor [mm] | Hubschlauch Ø D [mm] |
|---|---|---|---|---|
| Flex 20 | 1.500 | 2.500 | 2.680 | 80 |
| 1.800 | 2.800 | 2.980 | 80 | |
| Flex 35 | 1.500 | 2.500 | 2.680 | 100 |
| 1.800 | 2.800 | 2.980 | 100 | |
| Flex 50 | 1.500 | 2.500 | - | 120 |
| 1.800 | 2.800 | - | 120 |
*Sauggreifer nicht enthalten (Gesamthöhe = H + Höhe des Sauggreifers)
Der Vakuum-Schlauchheber JumboFlex kann als Baukasten individuell konfiguriert werden. Die technischen Daten variieren je nach Konfiguration und sind insbesondere abhängig vom gewählten Sauggreifer.
Bei den folgenden technischen Daten handelt es sich um Richtwerte.
| Typ | Max. Traglast [kg] | Werkstück-format* Minimal [mm] | Werkstück-format* Maximal [mm] | Max. Hubgeschwindigkeit [m/min] |
|---|---|---|---|---|
| Flex 20 | 20 | 200 x 200 | 2.000 x 1.000 | 60 |
| 20 | 200 x 200 | 2.000 x 1.000 | 60 | |
| Flex 35 | 35 | 200 x 200 | 2.000 x 1.000 | 60 |
| 35 | 200 x 200 | 2.000 x 1.000 | 60 | |
| Flex 50 | 50 | 200 x 200 | 2.000 x 1.000 | 60 |
| 50 | 200 x 200 | 2.000 x 1.000 | 60 |
*Abhängig vom gewählten Sauggreifer
JumboFlex Weight-Control
Mit der integrierten Wiegeeinrichtung können Lasten in einer einzigen Bewegung gehoben und gewogen werden (immer inklusive SRC).
JumboFlex Safety+
Besonders sicher durch Zwei-Hand-Bedienung zum Ablösen. Einstellbare, reduzierte Absenkgeschwindigkeit, z. B. für empfindliche Bauteile oder für Anwender mit Handicap.
JumboFlex Quick-Release
Erlaubt ein gewolltes Abwerfen von Lasten während des Hebevorganges durch einen zusätzlichen Abwurfhebel. Einsatz z. B. in der Gepäckhandhabung auf Flughäfen.
JumboFlex mit Druckluftdurchleitung
Durch den Druckluftanschluss an der Bedieneinheit können pneumatische Greifer mit Druckluft versorgt werden.
JumboFlex Battery
Greifer und Schlauchheber als komplette Einheit für die Handhabung von Starterbatterien in der Automobilbranche. Unterschiedliche Deckelgeometrien, Größen und Traglasten bis 27 kg können mit dem Gesamtsystem gehandhabt werden.
Entdecken Sie Anwendungsbeispiele des Produkts in verschiedenen Branchen - benutzerfreundlich, informativ und praxisnah.
Keine passenden Videos gefunden? Dann schauen Sie sich doch mal in unserer Mediathek um.
.jpg)
Auf Knopfdruck bis zu 40 % Energie sparen
Mit der Funkfernsteuerung SRC schalten Sie den Vakuum-Erzeuger in Arbeitspausen direkt am Bedienelement aus und wieder ein. Die Funkfernsteuerung benötigt keine Fremdenergie (integrierter Induktionsgenerator) und wird per Knopfdruck betätigt.
Schallpegel reduzieren
Die Schalldämmbox SBB reduziert den Schallpegel des Vakuum-Erzeugers und schützt ihn vor äußerer Verschmutzung.
Schutz vor Verschmutzung
Der Staubfilter STF hält Schmutzpartikel vom Vakuum-Erzeuger fern und wird zu dessen Schutz immer empfohlen. Er ist einfach und schnell zu reinigen.
Schutz vor thermischer Überlastung
Mit dem Motorschutzschalter MSS wird die Vakuum-Erzeugung ein- und ausgeschaltet und vor Überspannung geschützt. Er ist ohne aufwendige Verkabelung in die Schmalz Kransäule integrierbar und optional abschließbar.
Sicheres Abstellen
In der Ablage AB-JU wird der JumboFlex zum Schutz von Hubschlauch und Sauggreifer nach der Arbeit sicher abgestellt.
.jpg)
Schutz vor Verschleiß
Der Schutzschlauch beugt mechanischen Beschädigungen am Hubschlauch vor und ist einfach zu reinigen. Der Schutzschlauch ist beim JumboFlex standardmäßig enthalten.
Aufbewahrung von Greifern
Mit dem Parksystem lassen sich Standard-Greifer des JumboFlex sicher und ordentlich aufbewahren.
