Tubes de levage par le vide JumboFlex

Fonctionnement d'une seule main grâce à une commande unique à deux boutons pour des pièces pesant jusqu'à 50 kg

Le tube de levage vide JumboFlex vous permet de conserver des marchandises plus légères, pesant jusqu'à 50 kg, de manière ergonomique et à une haute cadence. Sa poignée de commande tient confortablement dans la main, ce qui permet un fonctionnement prolongé et sans fatigue. Grâce à la commande intuitive à deux boutons, vous pouvez lever, baisser et desserrer la charge de manière dynamique et contrôlée, et suspendre des charges à n'importe quelle hauteur. Ses caractéristiques rallonges font du JumboFlex un appareil polyvalent. Le vide préhenseur par le vide peut être remplacé rapidement grâce à un système à changement rapide de série. Avec la fonction basculement en option, les pièces aspirées latéralement basculent automatiquement à l'horizontale et peuvent pivoter à l'infini dans cette position.

Configurer maintenant

Fonctionnement unique à une main pour des mouvements rapides et fiables. Nouveau avec plus d'options pour encore plus d'applications

La commande unique et intuitive à deux boutons raccourcit la période de formation et augmente la facilité d'utilisation. Le tube levage conserve sa hauteur de travail lorsqu'il est desserré et permet ainsi de combiner le procédé

Le remplacement des ventouses est désormais deux fois plus rapide pour des procédés sans faille avec des pièces changeantes. Grâce au nouveau mécanisme de remplacement, les préhenseurs peuvent être conservés sans effort et en un seul mouvement

Adaptée à toutes les formes de mains, la nouvelle poignée offre une ergonomie maximale et assure une sensation agréable lors de la manipulation des pièces

Des performances de travail constantes grâce à un levé peu fatigant et ménageant le dos

Moins, c'est mieux

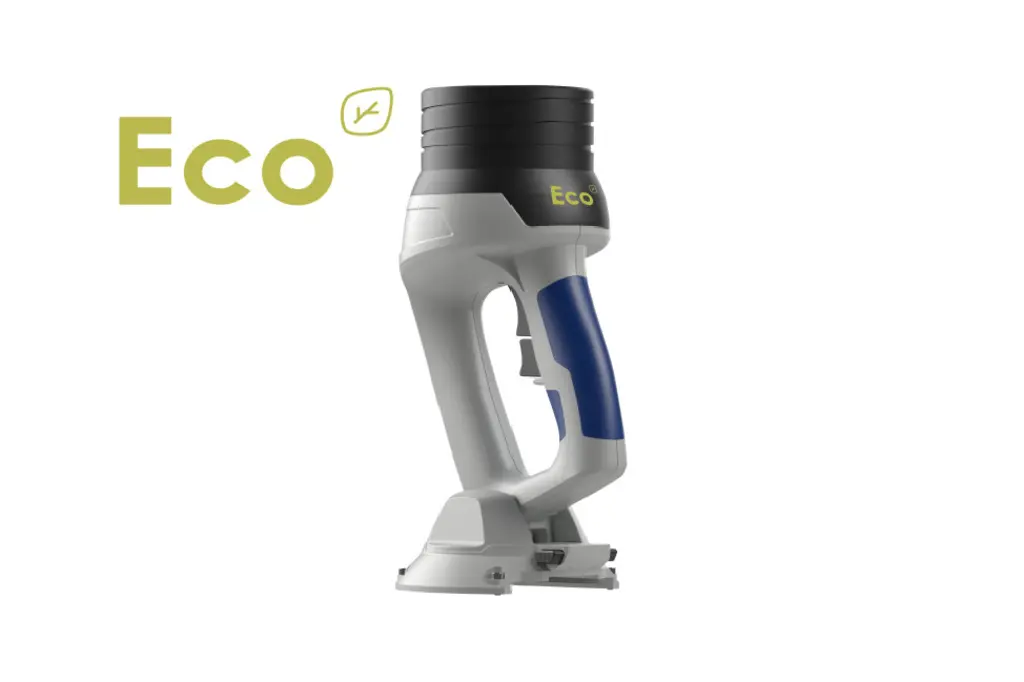

Jusqu’à 90 % d’économies d’énergie, moins de bruit, des coûts réduits : tout cela est possible grâce à notre nouveau tube de levage par le vide JumboFlex Eco. Le JumboFlex Eco n’est pas simplement une mise à jour, mais une toute nouvelle variante de produit qui redéfinit la norme. Grâce à un système de commande innovant et unique pour la pompe à vide, celle-ci ne fonctionne que lorsque cela est réellement nécessaire.

Découvrez-en plus dès maintenant et explorez de nouvelles façons de faire passer votre application au niveau supérieur.

Demandez un conseil personnalisé

Système modulaire

(1) Unité de levage avec tube de protection

(2) Télécommande radio SRC pour le générateur vide (en option)

(3) Commande à deux boutons pour lever, baisser et desserrer la charge (en option également livrable en commande à un bouton)

(4) Poignée de commande de construction ergonomique avec éléments souples au toucher

(5) Basculement à 90° (manuel) pour l'aspiration latérale de la charge (en option)

(6) Adaptateur à changement rapide pour un remplacement de la ventouse rapide et sans outil

(7) Pivotement sans fin avec blocage par paliers de 90°

(8) Préhenseur par vide adapté à la pièce à traiter

Eléments modulaires

Adaptateur standard à changement rapide

La variété est la clé : Schmalz propose le préhenseur par vide droit pour presque toutes les applications. Grâce à l'adaptateur à changement rapide, le préhenseur peut être remplacé en quelques étapes simples en cas d'exigence.

Ventouse préhenseur ronde par vide

Pour les articles compacts tels que les cartons, les fûts, les seaux, les bidons ou les carter.

ventouses pour sacs

Pour la manipulation de sacs étanches ou poreux en papier, en plastique et en tissu.

Double préhenseur par vide

Pour les cartons agrafés, collés, cerclés ou ouverts et les panneaux de bois plus petits.

Préhenseur par vide quadruple

Pour les cartons de grande taille, les panneaux (d'aggloméré) et autres pièces plates.

Préhenseur multiple

Préhension universelle de différentes tailles et qualités de boîtes avec une couverture minimale de 75 %.

Préhenseur de caisses

Pour les caisses de transport et de stockage de toutes les fabrications livrables dans le commerce (norme VDA 4500).

Crochet de suspension

Pour l'accrochage mécanique de seaux, bidons et autres pièces avec option d'accrochage.

Données de construction

Type	Hauteur de levage max. Z [mm]	Hauteur H* avec pompe à vide [mm]	Hauteur H* avec éjecteur à vide [mm]	Tube de levage Ø D [mm]
Flex 20	1.500	2.500	2.680	80
	1.800	2.800	2.980	80
Flex 35	1.500	2.500	2.680	100
	1.800	2.800	2.980	100
Flex 50	1.500	2.500	-	120
	1.800	2.800	-	120

*Ventouse non incluse (hauteur totale = H + hauteur de la ventouse)

Données techniques

Le tube de levage vide par vide JumboFlex peut être configuré individuellement en tant que système modulaire. Les données techniques varient en fonction de la configuration et dépendent notamment du préhenseur par vide choisi.

Les données techniques suivantes sont des valeurs approximatives.

Type	Capacité de charge maximale [kg]	Format de la pièce* Minimum [mm]	Format de la pièce* Maximum [mm]	Vitesse de levage max. [m/min]
Flex 20	20	200 x 200	2.000 x 1.000	60
	20	200 x 200	2.000 x 1.000	60
Flex 35	35	200 x 200	2.000 x 1.000	60
	35	200 x 200	2.000 x 1.000	60
Flex 50	50	200 x 200	2.000 x 1.000	60
	50	200 x 200	2.000 x 1.000	60

*En fonction du préhenseur par vide sélectionné

Exemples de configurations

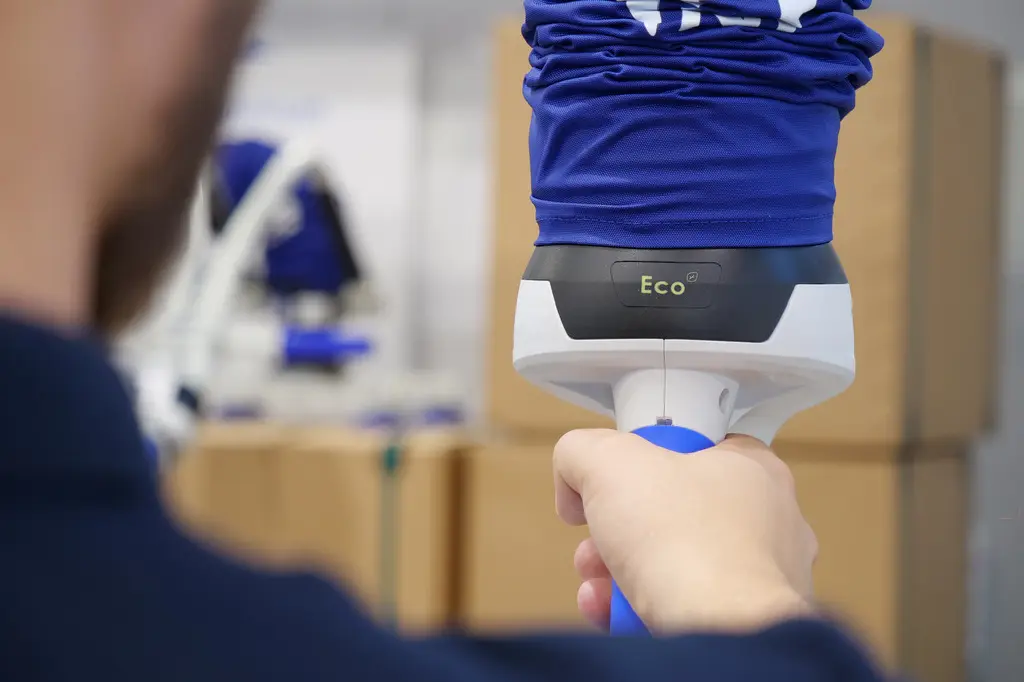

JumboFlex Eco

Grâce à un système de commande innovant et unique en son genre pour la pompe à vide, celle-ci ne fonctionne que lorsque cela est réellement nécessaire. Cela permet de réduire les coûts d'électricité, les émissions de CO2 et les niveaux de bruit jusqu'à 90 %. Livrable pour des charges allant jusqu'à 35 kg.

JumboFlex Safety+

Particulièrement fiable grâce à un fonctionnement à deux mains pour la desserrer. Vitesse de descente réglable et réduite, par exemple pour les composants sensibles ou pour les applications avec un handicap.

JumboFlex à desserrage rapide

Permet de desserrer délibérément les charges pendant le procédé de levage à l'aide d'un levier de desserrage supplémentaire. Utilisé, par exemple, dans la manipulation des bagages dans les aéroports.

JumboFlex avec garniture d'étanchéité

Les préhenseurs pneumatiques peuvent être alimentés en air comprimé via la connexion d'air comprimé située sur la guidon de fonctionnement.

JumboFlex Battery

Préhenseur et tube levage en tant qu'unité complète pour la manipulation des batteries de démarrage dans les secteurs d'activité automobiles. Le système complet permet de conserver différentes géométries et tailles de couvercles et de manipuler des charges allant jusqu'à 27 kg.

Témoignages de réussite

En savoir plus maintenant

Palettisation ergonomique avec les systèmes de manutention par le vide de Schmalz

En savoir plus maintenant

Duravit mise sur les systèmes de manutention ergonomiques par le vide de Schmalz

En savoir plus maintenant

Le système de manutention par le vide de Schmalz facilite la logistique chez Erkodent

En savoir plus maintenant

Le système de manutention par le vide de Schmalz optimise le flux de matières chez Ronlog

En savoir plus maintenant

Sunrise Medical optimise ses procédés grâce aux systèmes de manutention par le vide de Schmalz

En savoir plus maintenant

Le système de manutention par le vide de Schmalz optimise la production de verre automobile chez Fuyao

En savoir plus maintenant

Le système de manutention par le vide de Schmalz optimise la manipulation chez Aliaxis

En savoir plus maintenant

247TailorSteel améliore sa productivité grâce aux solutions de vide Schmalz

Vidéos

Découvrez des exemples d'application du produit dans divers secteurs d'activité - convivial, informatif et pratique.

Vous n'avez pas trouvé de vidéos appropriées ? Jetez un coup d'œil à notre centre de médias.

Regarder la vidéo maintenant

Comportement du système de tube levage JumboFlex en cas de panne de courant

Regarder la vidéo maintenant

Tube de levage par le vide JumboFlex - La mise en service simplifiée

Regarder la vidéo maintenant

Présentation du produit du tube de levage de vide par vide JumboFlex

Regarder la vidéo maintenant

Tube levage par vide JumboFlex pour la manipulation des jantes et des roues complets.

Regarder la vidéo maintenant

Teaser sur la nouvelle préhenseur KLT de Schmalz

Regarder la vidéo maintenant

La manutention des lavabos devient un spectacle pour un seul homme avec le JumboFlex 50 de Schmalz.

Regarder la vidéo maintenant

Tube de levage par le vide JumboFlex pour la manipulation ergonomique de bagages dans les aéroports

Regarder la vidéo maintenant

Tube de levage par le vide JumboFlex pour la manipulation manuelle de bagages passagers dans l'aéroport d'Hanovre

Vous avez manqué l'introduction en direct ? L'enregistrement vous attend !

Vivez l'expérience de la présentation en direct du tube levage par vide JumboFlex et constatez par vous-même la vaste gamme d'applications et les points forts. Découvrez avec nous les nouveautés en matière de solutions de manipulation lors de notre introduction en direct. En prime, une surprise vous attend à la fin de l'introduction en direct !

Visionner l'enregistrement

Pièces de rechange

Pièces de rechange et d'usure des tubes de levage par le vide JumboFlex

Large gamme de pièces de rechange et d'usure
Génération de vide, unité de levage, unité de commande, pince, tuyaux d'alimentation et bien plus encore.

Afficher la catégorie

Accessoires

Télécommande radio SRC

Mise en marche et arrêt pratiques à la guidon de l'opérateur

La télécommande radio SRC conserve la possibilité d'allumer et d'éteindre facilement le générateur de vide directement depuis le guidon de commande.

Fonctions écologiques

Des économies d'énergie pouvant atteindre 90 %

Avec les nouvelles fonctions éco, livrables avec le SRC, le tube levage s'éteint automatiquement. Cela permet d'éviter efficacement toute consommation d'énergie inutile pendant les pauses de travail.

Support de stockage AB-JU

Parking fiable

La JumboFlex est garée en toute sécurité dans le support de stockage AB-JU pour protéger le tube de levage et la ventouse après le travail.

Système de stationnement PA-JUG

Stockage des préhenseurs

Avec le système de stationnement, les préhenseurs JumboFlex standard peuvent être conservés de manière fiable et ordonnée.

Caisson d'insonorisation SBB

Réduire le niveau sonore

Le caisson caisson d'insonorisation SBB permet de réduire le niveau sonore de la génération vide et de la protéger des contaminations extérieures.

Pompe EVE

Générateur vide électrique avec des temps d'évacuation courts et une faible consommation de puissance.

Éjecteur SBPL

Éjecteur basique avec capacité d'aspiration maximale et faible consommation d'air comprimé (jusqu'à JumboFlex 35).

Filtre à poussière STF

Protection contre la saleté

Le filtre à poussière STF tient les particules de saleté à l'écart du générateur vide et est toujours recommandé pour sa protection. Il se nettoie rapidement et facilement.

Contacteur-disjoncteur MSS

Protection contre la surcharge thermique

Le contacteur-disjoncteur MSS met en marche et arrête le générateur vide et le protège contre les surtensions. Il peut être intégré dans la colonne de potence Schmalz sans câblage complexe et peut être verrouillé en option.

Tube de protection SCHU-SCHL

Protection contre l'usure et la détérioration

Le tube de protection empêche les dommages mécaniques sur le tube de levage et est facile à nettoyer. Le tube de protection est fourni de série avec le JumboFlex.

Recommandations sur les produits

Poutres roulantes en aluminium

Système de grutage modulaire pour une construction flexible et économique de solutions de grutage individuelles
Installation sur une structure de plafond ou de portique
Particulièrement adapté aux grands espaces de travail
Capacité de charge jusqu'à 1.200 kg

Afficher la catégorie

Structure en acier modulaire KBG

Dimensions maximales (LxLxH) : environ 30 x 8,5 x 5,5 m
Capacité de charge maximale : environ 500 kg (poids de la pièce et poids de l'appareil de levage)
Matière : acier galvanisé
Section du profilé : 140 x 140 x 4 mm

Afficher la catégorie
