Schmalz heeft met de projectondersteuning een precisielanding uitgevoerd. De grijpersystemen werken probleemloos en besparen ons tijd en geld.∼ Remo Albisser, Projectmanager Machines bij RIWAG
Meer deuren, minder kosten
Het Zwitserse bedrijf RIWAG Türen AG heeft zich met succes gevestigd in de deurindustrie. Om het rendement van de processen te verhogen en het automatiseringsniveau te verhogen, heeft het bedrijf een nieuw spuitperssysteem in gebruik genomen. De vacuümtechniek van Schmalz speelt hierbij een beslissende rol: het vlakke-grijpsysteem OR vacuüm grijpersysteem FMP verzekert een betrouwbare handling van de deuren en helpt tegelijkertijd de proceskosten te verlagen.
Kenmerken van het succesverhaal
| Industrie | Hout |
|---|---|
| Werkstuk | Deuren |
| Productgroep | Vacuüm-grijpsystemen OR vacuüm grijpsystemen |
| Type behandeling | Geautomatiseerde handling |
Met Schmalz
86
procent
meer zuigkracht
De klant: RIWAG Türen AG
RIWAG werd in 1943 opgericht als de timmerfabriek Rickenbach en Wiget en begon aanvankelijk met fineerwerk. De doorbraak kwam in de jaren 1970 met de vervaardiging van de eerste voordeur, die de basis legde voor het latere succes van het bedrijf. Het bedrijf wordt sinds 2014 geleid door de derde generatie van de familie en is zich blijven ontwikkelen, met talrijke productaanvullingen. Het bedrijf is gevestigd in Arth in het kanton Schwyz en produceert een breed assortiment deuren, waaronder deuren buiten en binnen, houten en metalen deurfronten, brand-, rook- en geluidsisolerende deuren, evenals kozijnen en glazen scheidingswanden. RIWAG heeft momenteel 75 werknemers in dienst en heeft meer dan 100 goedkeuringen voor verschillende beschermingsgraden zoals brandbeveiliging en inbraakbeveiliging.
De uitdaging
RIWAG test en certificeert de deur systemen volgens verschillende criteria, met centrale data voorziening in de werkvoorbereiding met behulp van RIWAG's eigen PPS systeem. De deuren doorlopen alle productiefasen in een batchgrootte 1 productieproces. De automatisering van de processen was nodig om het grote aantal varianten aan te kunnen. Er moest vooral actie worden ondernomen bij het schuren en lakken van de deuren, omdat deze stap voorheen handmatig werd uitgevoerd door een extern lakbedrijf. RIWAG gaf de systeembouwers R. Wick AG en Robert Bürkle GmbH de opdracht een systeem te ontwerpen om deze stappen te automatiseren. Schmalz kreeg de opdracht om de complete vacuümtechniek voor de automatische handling van de deuren aan te sluiten.
De oplossing van Schmalz
Schmalz gebruikte vlakke grijpers van het type FMP voor de grijpersystemen. De FMP is een universele grijper die werkstukken veilig en betrouwbaar kan hanteren, ongeacht grootte, werkstukgeometrie, materiaal of oppervlak. Vergeleken met andere grijpers op de markt genereert de FMP serie gemiddeld 86 procent meer zuigkracht. RIWAG gebruikt twee grijpersystemen van Schmalz, elk bestaande uit acht FMP-grijpers met kleppen en bijbehorende veerstoters: De deuren worden op pallets aangeleverd en in de grijpersystemen afgemeten. Het grijpsysteem tilt ze vervolgens in de machine, waar ze worden geschuurd, gelakt, gedroogd, gelabeld en gesorteerd. Het tweede grijpsysteem plaatst de deuren terug op de pallets aan het einde van de lijn. Omdat RIWAG deuren in veel verschillende varianten met verschillende afmetingen produceert, moest de vacuümtechniek ook zo worden ontworpen dat deze bijzonder flexibel is: In plaats van een paar grote zuigplaatsen werken er veel kleine op de grijper. Hierdoor kan de grijper de verschillende geometrieën betrouwbaar grijpen. De kleppen schakelen het vacuüm alleen zoals vereist op de vereiste punten. Dit maakt de oplossing bijzonder energieefficiënt. De deuren worden verwerkt met absolute procesbetrouwbaarheid. Dankzij de gestructureerde verwerking van de werkstukken kon RIWAG een continue wekelijkse uitgang uitvoeren en zo de productiviteit verhogen. Dankzij de automatiseringsoplossing gebruikt het bedrijf nu minder oplosmiddel en verf. Dit leidt tot een verlaging van de proceskosten en laat het milieu minder belast worden. Alle betrokkenen zijn zeer tevreden over de voortgang en het resultaat van het project.

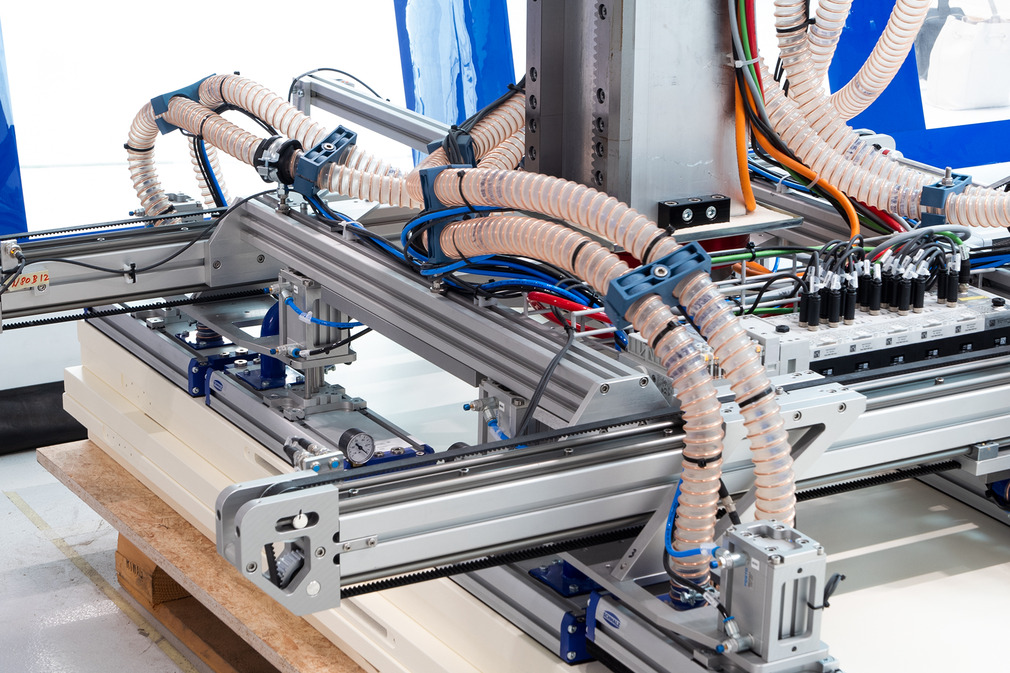

Een oppervlakgrijpersysteem van Schmalz wordt gebruikt in de nieuwe proceslijn bij RIWAG.
Het oppervlakgrijpersysteem van FMP tilt de deuren die op pallets worden geleverd naar de CNC-machine.
De deuren worden geschuurd, geverfd, gedroogd, gelabeld en gesorteerd in de machine.
Voordelen voor de klant dankzij de oplossing van Schmalz
ProductiviteitsstijgingAutomatisering verzekert een stabiele wekelijkse uitgang
Hoge betrouwbaarheid van het procesVerhoogde veiligheid bij het handling van de deuren
Verlaging van proceskostenMinder verbruik van oplosmiddelen en verf
Producten gebruikt in de toepassing
Vlakke grijpsystemen voor grote oppervlakken FXP / FMP
- Universele grijper voor geautomatiseerd palletiseren / depalletiseren, orderverzamelen en sorteren
- Afmetingen: 442 x 130 tot 1.432 x 130 mm
- Afdichtingselement: afdichtingsschuim, zuignappen
